Z-držiak pre montáž na solárny panel

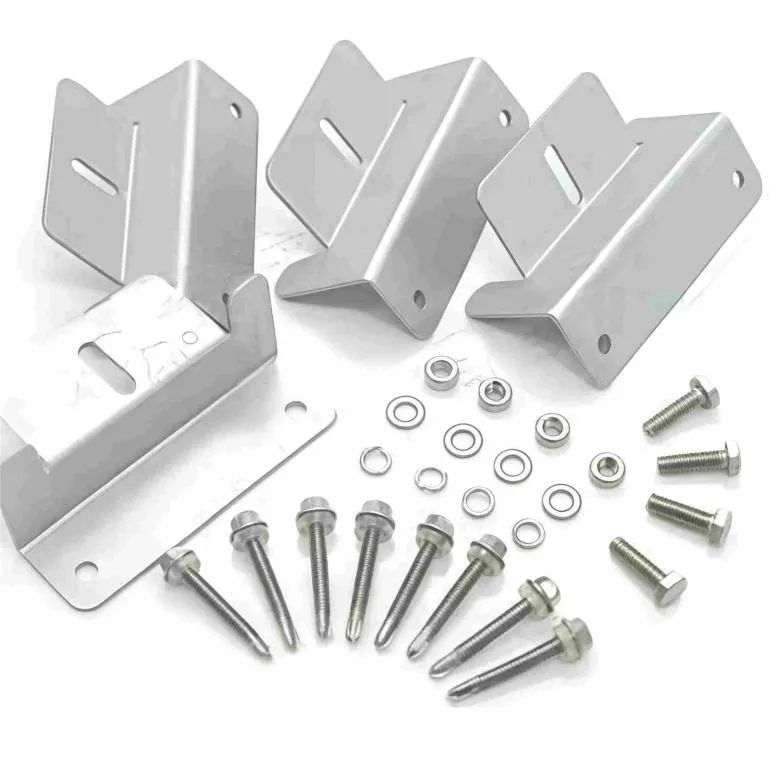

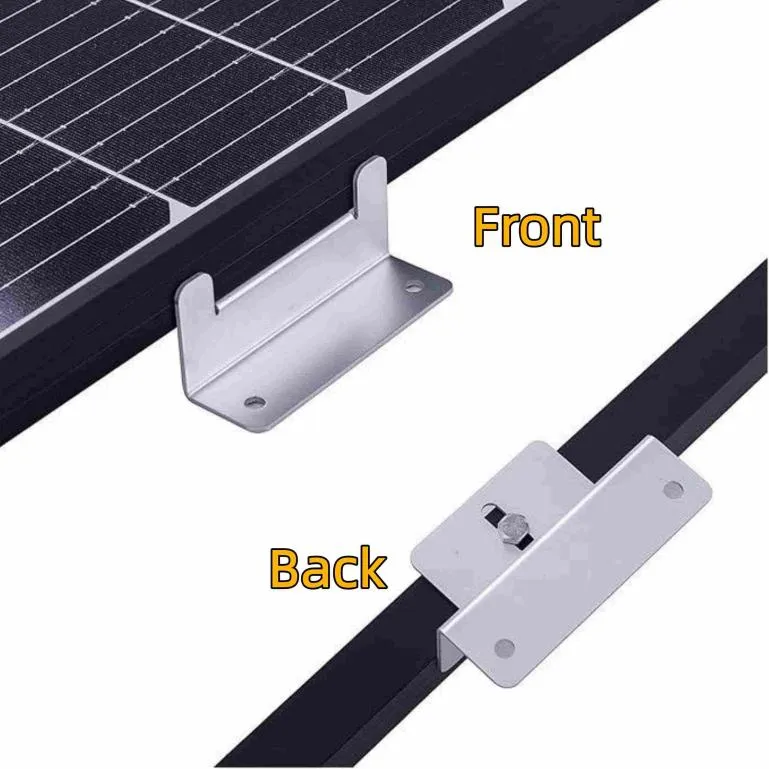

Tento hliníkový držiak solárneho panelu so Z-držákom od Xiamen Honor Energy podporuje prispôsobenie a veľkoobchod. Na rozdiel od montáže na spoločnú koľajnicu je tento držiak PV pripevnený priamo na strechu karavanu alebo prepravného kontajnera. Štruktúra v tvare Z vytvára medzeru medzi panelom a povrchom strechy pre vedenie káblov a odvod tepla. Počas inštalácie prechádzajú samorezné skrutky alebo svorníky spodnými otvormi a zaisťujú sa priamo na streche vozidla alebo kontajnera – nie sú potrebné žiadne montážne lišty. Pre obytné automobily a kontajnery s plochou strechou a obmedzenou nosnosťou tento spôsob znižuje počet dielov a celkovú hmotnosť. Vhodné pre solárnych inštalatérov a prestavbové dielne, ktoré chcú zakúpiť montážne riešenie bez koľajníc.

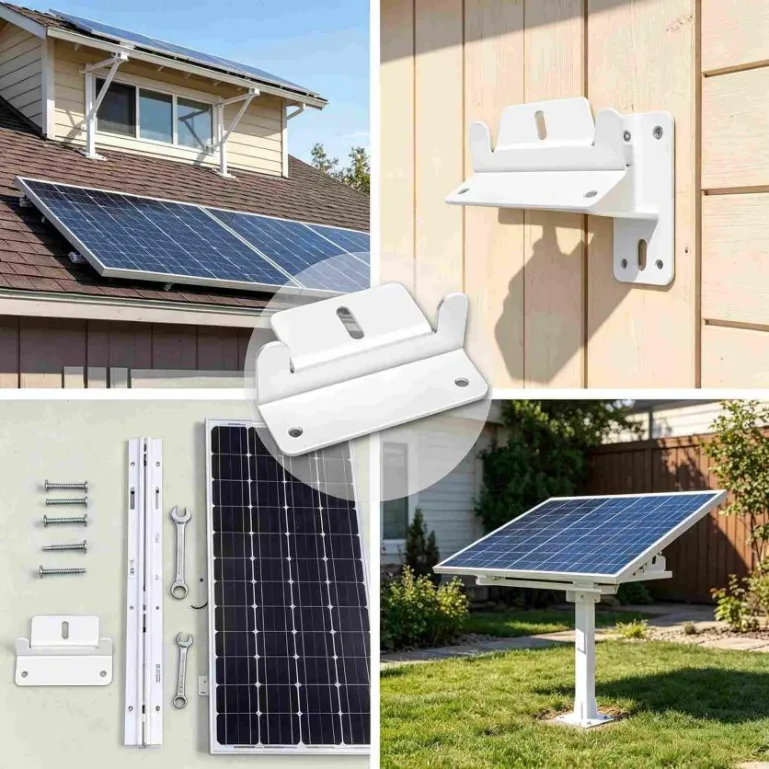

Aplikácia

l Strechy obytných vozidiel: Upevnené priamo na plochú strechu na napájanie vnútorných systémov.

l Prepravné kontajnery: pre kontajnerové domy alebo mobilné skladovacie jednotky energie.

l Špeciálne vozidlá: obytné autá, technické vozidlá atď.

l Dočasné budovy: montované domy, strážne búdky a iné solárne zariadenia s plochou strechou.

Technické parametre

FAQ

1. Tento Z-držiak sa priskrutkuje priamo na strechu obytného auta. Ako riešite hydroizoláciu?

Samotný držiak nie je vodotesný. Počas inštalácie naneste tesnenie (napríklad butyl alebo silikón) okolo otvorov pre skrutky pred zaskrutkovaním skrutiek. Odporúča sa tiež pridať vodotesné tesnenie alebo pás medzi základňu konzoly a povrch strechy, aby dažďová voda nepresakovala cez otvory. Ak je strecha RV zo sklenených vlákien alebo z kovu, pred nanesením tmelu povrch dôkladne očistite, aby ste dosiahli lepšiu priľnavosť.

2. Bez koľajníc je priama montáž na strechu kontajnera dostatočne pevná?

Nosnosť závisí od dvoch vecí: od hrúbky a materiálu strechy kontajnera a od spôsobu upevnenia. V prípade štandardných oceľových kontajnerov je strešný panel zvyčajne hrubý 1,6 mm až 2,0 mm. Použitie samorezných skrutiek s tmelom v kombinácii s viacbodovým rozložením sily konzoly Z je vo všeobecnosti postačujúce pre solárne panely štandardnej veľkosti. Pri hliníkových alebo sklolaminátových strechách najskôr skontrolujte hrúbku panelu. V prípade potreby pridajte podpornú dosku dovnútra alebo použite nitovacie matice, aby ste zabránili vytiahnutiu skrutiek.

3. Čo ak strecha karavanu alebo kontajnera nie je dokonale plochá?

Menšie nerovnosti sú väčšinou v poriadku. Základňa konzoly Z má kontaktnú plochu, ktorá môže po utiahnutí lícovať. Ak má však strecha znateľné zakrivenie alebo nerovné miesta, je lepšie pridať podložky pod základňu konzoly alebo zvoliť hrubšiu hliníkovú konzolu (napr. 3,0 mm), aby sa znížilo nerovnomerné namáhanie panelu po inštalácii. Pred vŕtaním umiestnite držiak na strechu a skontrolujte, či sedí.
