Solárna koncová svorka

Pevné komponenty: Vďaka koordinácii tela svorky a skrutiek sú konce fotovoltaických modulov pevne zaistené na vodiacich koľajniciach podpery, čím sa vyrovnáva vlastná hmotnosť modulov a vonkajšie zaťaženie (ako je vietor a sneh, tlak vetra).

Ochrana proti tlmeniu: Niektoré koncové svorky sú vo vnútri vybavené gumovými alebo silikónovými tesneniami, ktoré môžu znížiť priame trenie medzi rámom komponentu a kovovým telom svorky, zabrániť poškriabaniu rámu a zároveň zmierniť tepelné rozťažné a kontrakčné napätie spôsobené zmenami teploty.

Prispôsobenie a nastavenie: Rôzne špecifikácie koncových svoriek solárnych panelov môžu byť prispôsobené fotovoltaickým modulom rôznych hrúbok (zvyčajne 20-50 mm) a rôznym typom rámov (ako je hliníková zliatina, plast vystužený sklenenými vláknami), ktoré spĺňajú rôzne požiadavky na inštaláciu.

Koncová koľajnicová svorka sa široko používa v scenároch, ako sú pozemné fotovoltaické elektrárne, strešné distribuované fotovoltaické systémy a fotovoltaické závesy. Je obzvlášť vhodný pre ploché alebo šikmé inštalačné konštrukcie, kde je potrebné upevniť stranu komponentov. Je to nepostrádateľný pomocný upevňovací komponent vo fotovoltaických podporných systémoch.

Koncová svorka je rozdelená do štyroch typov:

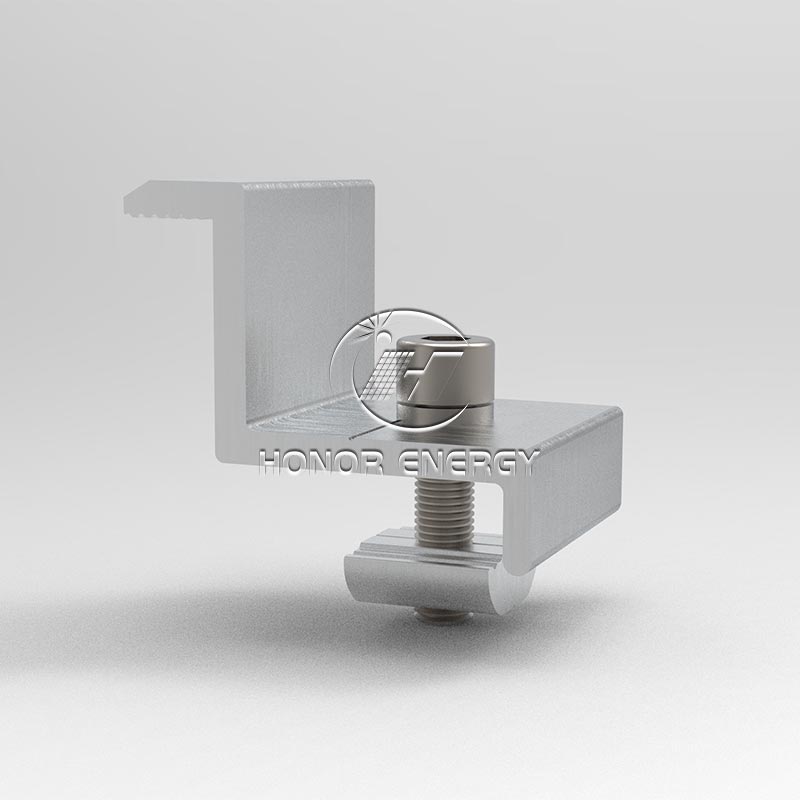

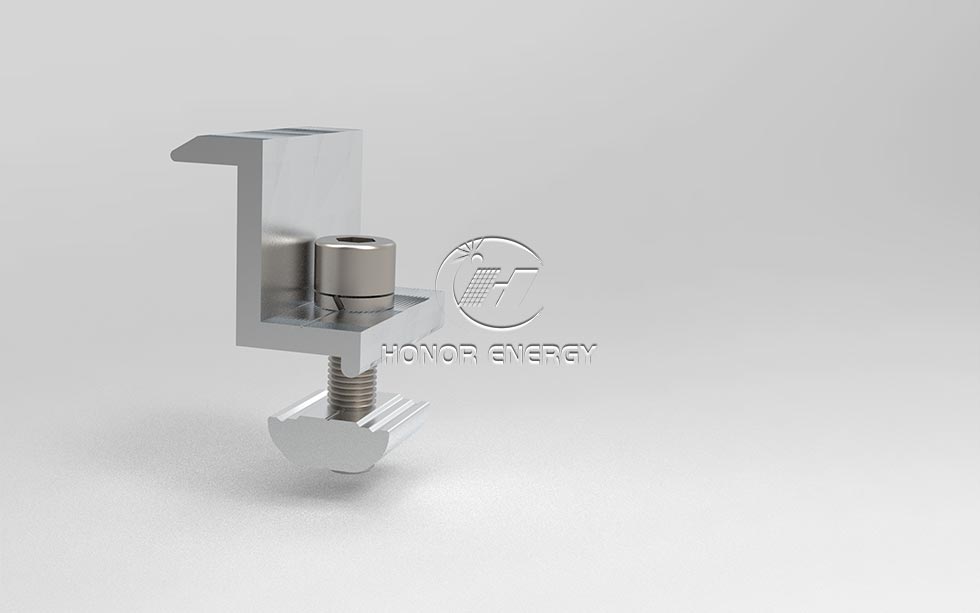

1. Bežná koncová svorka：Nastavenie skrutiek je prispôsobené komponentom s viacerými hrúbkami, flexibilne reagujúc na rozdiely v špecifikáciách.

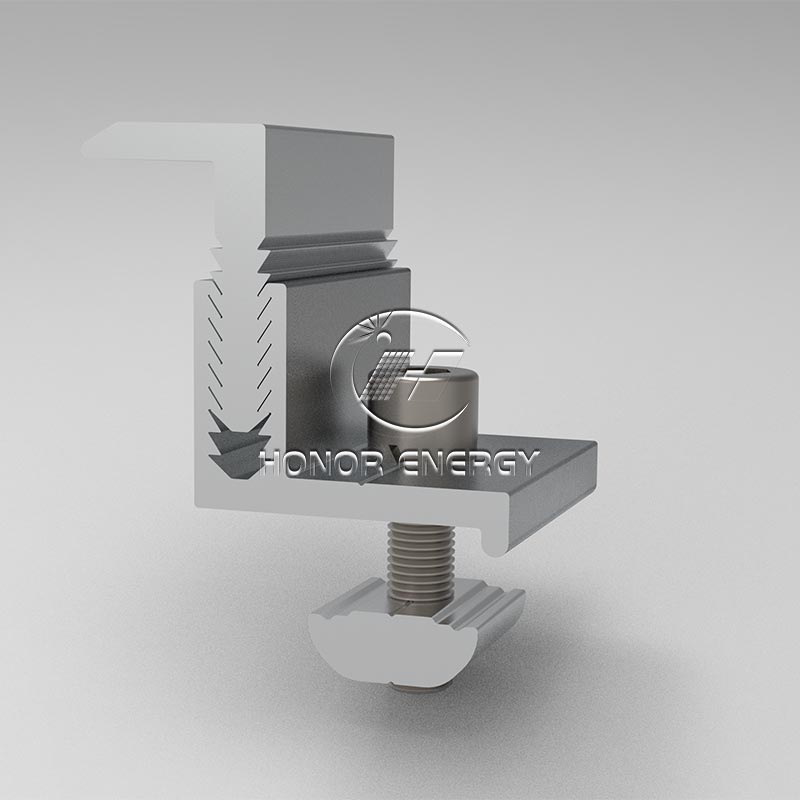

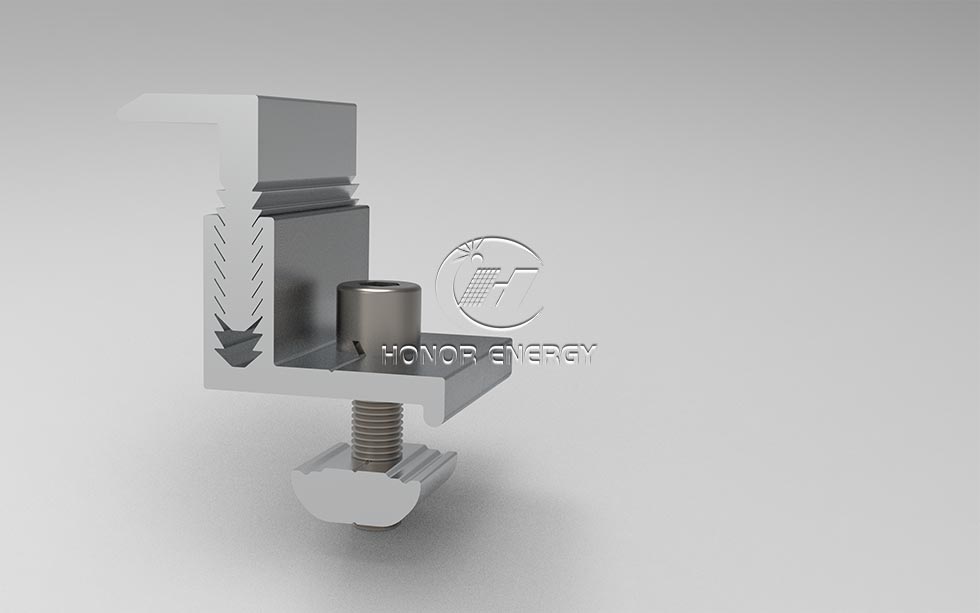

2.Nastaviteľná koncová svorka：Nastavenie skrutky je prispôsobené komponentom rôznych hrúbok, flexibilne reaguje na rozdiely v špecifikáciách.
3. Plastová koncová svorka krídla：S plastovými prírubami a tesneniami je odolná proti poškriabaniu, znižuje napätie a chráni rám.

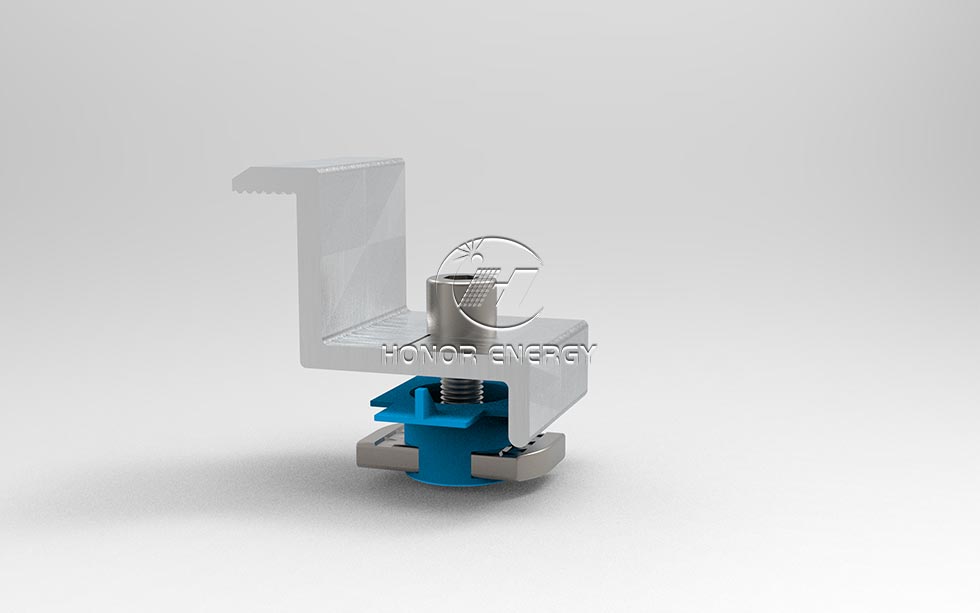

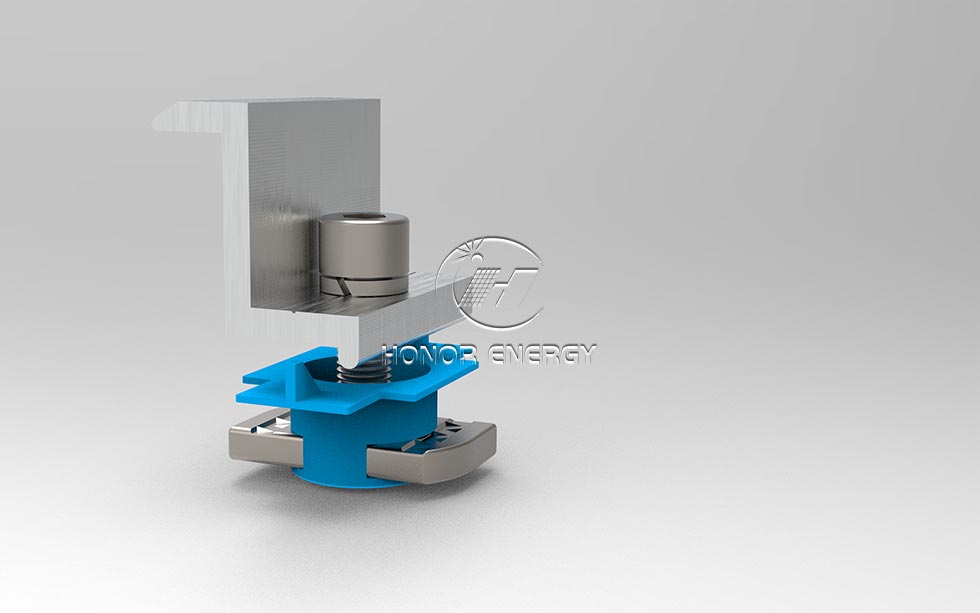

4. Svorka s rýchlym koncom: Konštrukcia so zacvakávacou/drážkou umožňuje rýchlu inštaláciu bez použitia náradia a urýchľuje výstavbu vo veľkom meradle.

výhodu

1.K dispozícii je celý rad modelov: nastaviteľné, štandardné, plastové krídlo a rýchle modely, ktoré sú kompatibilné s komponentmi v rozmedzí od 20 do 55 mm, spĺňajúce všetky požiadavky na odolnosť proti poškriabaniu a rýchlu inštaláciu.
2. Bonusové body detailov: Plastový model krídla má dvojitý ochranný rám nárazníka, nastaviteľný model je precízne doladený, čierny model má matnú kombináciu scenérie a zacvaknutie pre rýchlu inštaláciu bolo testované na odolnosť po 100 000 cykloch.
3. Záruka pokoja: certifikácia IEC + 12-ročná záruka, hromadný nákup s nízkou stratou a pokojom

Návod na inštaláciu

Pred inštaláciou

Skontrolujte, či sa model zhoduje s hrúbkou solárnej koncovej svorky (20-55 mm) a vyčistite olejové škvrny a prach na povrchu inštalácie.

Postup inštalácie

Umiestnenie: Telo svorky vycentrujte medzi bočnú stranu komponentu a vodiacu lištu a zarovnajte okraje.
Predbežné upevnenie: Ručne utiahnite skrutky, aby ste použili miernu silu a vyrovnali komponenty.
Uťahovanie: Použite momentový kľúč na utiahnutie na 8-12N · m, aby ste zabezpečili pevné uloženie bez akéhokoľvek uvoľnenia.

Poznámka špeciálneho vydania

Plastová krídlová koncová svorka: Plastová príruba musí byť úplne v jednej rovine s okrajom konštrukčného dielu.
Rýchloupínacia svorka: Po zatlačení do slotu na kartu zatlačte na sponu, kým nezacvakne, a potom jemne zatlačte, kým sa nepresunie.
