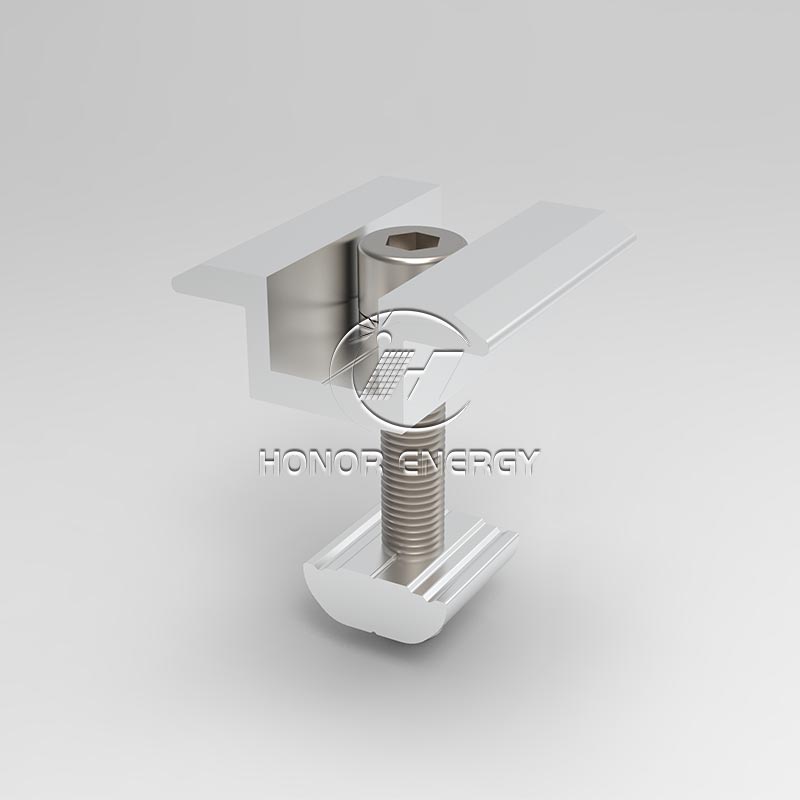

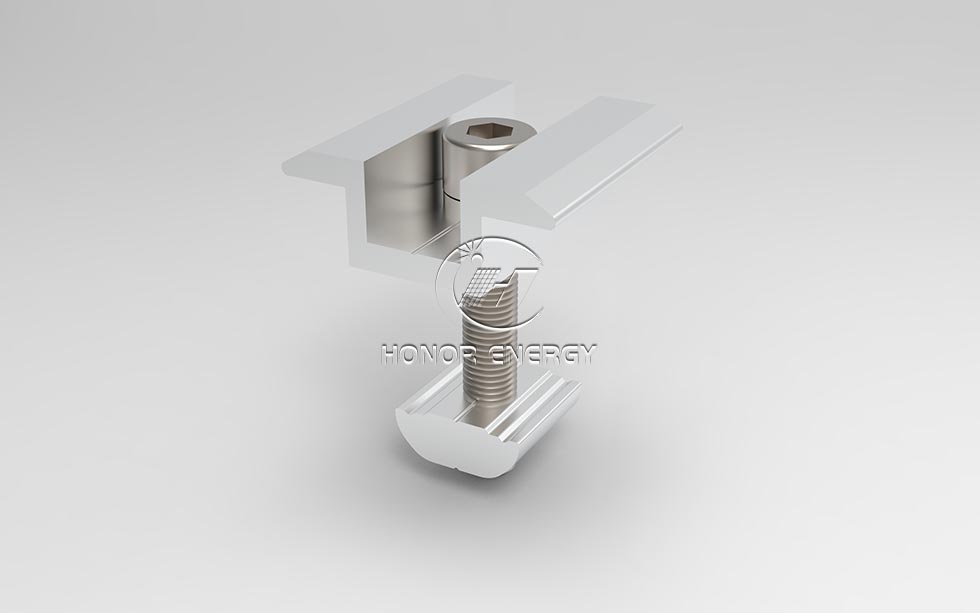

Solárna stredová svorka
Honor Energy je výrobca solárnej strednej svorky z Číny, ktorá je kľúčovým hardvérovým komponentom v solárnych fotovoltaických inštalačných systémoch. Aj keď je táto časť malá, pevne uzamyká susedné panely na montážne lišty PV a je rozhodujúca pre stabilitu, bezpečnosť a efektivitu systému.
Stabilné pripojenie: Solárna stredová svorka je presne nainštalovaná v strede strany dvoch susedných solárnych panelov. Prostredníctvom upevňovacích skrutiek alebo vstavaná upínacia konštrukcia, dva solárne panely sú pevne spojené spolu, čo im bráni v relatívnom posune v dôsledku vonkajších síl vietor a vibrácie pri každodennom používaní. To výrazne zvyšuje konštrukčná stabilita celého fotovoltického poľa.
Dodržiavanie rozostupov: Pri pripájaní solárnych panelov sa solárny panel uprostred svorky môžu zabezpečiť, aby medzi nimi bola špecifická a rovnomerná vzdialenosť dva panely. Tento rozstup je životne dôležitý, pretože poskytuje dobrý efektívne vetranie a priestor na odvádzanie tepla pre solárne panely zabránenie prevádzke panelov pri príliš vysokých teplotách v dôsledku akumulácia tepla, čo by zase mohlo ovplyvniť výrobu elektriny efektívnosť. Štúdie ukazujú, že primeraná ventilačná vzdialenosť môže znížiť prevádzková teplota solárnych panelov a zvýšenie výroby energie účinnosť približne o 5 % až 10 %.
Rôznorodá prispôsobivosť: Na splnenie požiadaviek na inštaláciu solárnych panelov rôznych špecifikácií, stredné svorky sa dodávajú v bohatej škále veľkostí a modely. Či už ide o bežné 30 mm, 35 mm, 40 mm, 45 mm alebo 50 mm hrúbke solárnych panelov možno nájsť vhodné stredotlakové svorky. Inštalatéri si môžu flexibilne vybrať podľa aktuálnych špecifikácií použité solárne panely, čo výrazne zlepšuje pohodlie a flexibilitu inštalácia.
| Klasifikácia | Typ betónu | Hlavná vlastnosť | Použiteľné scenáre |

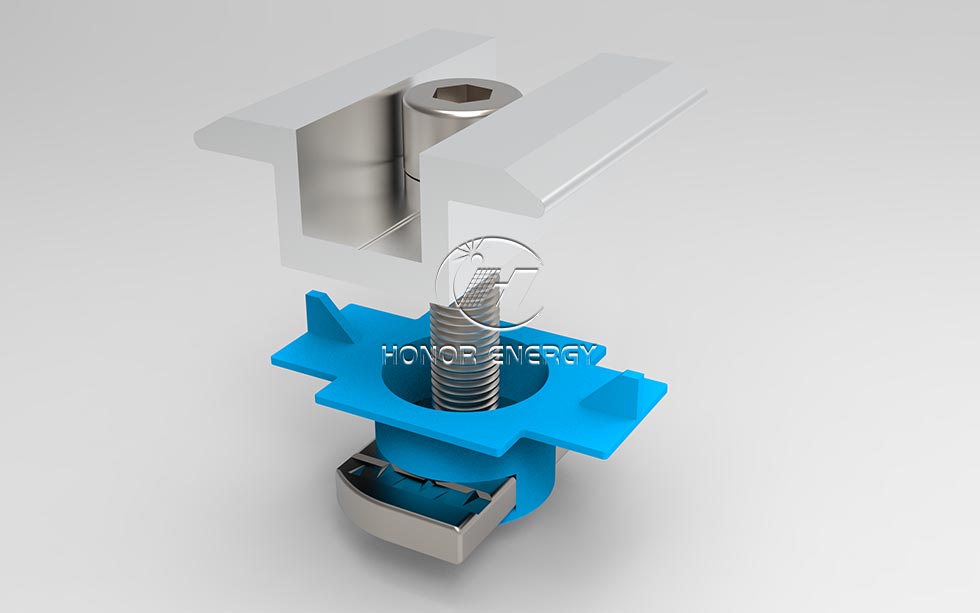

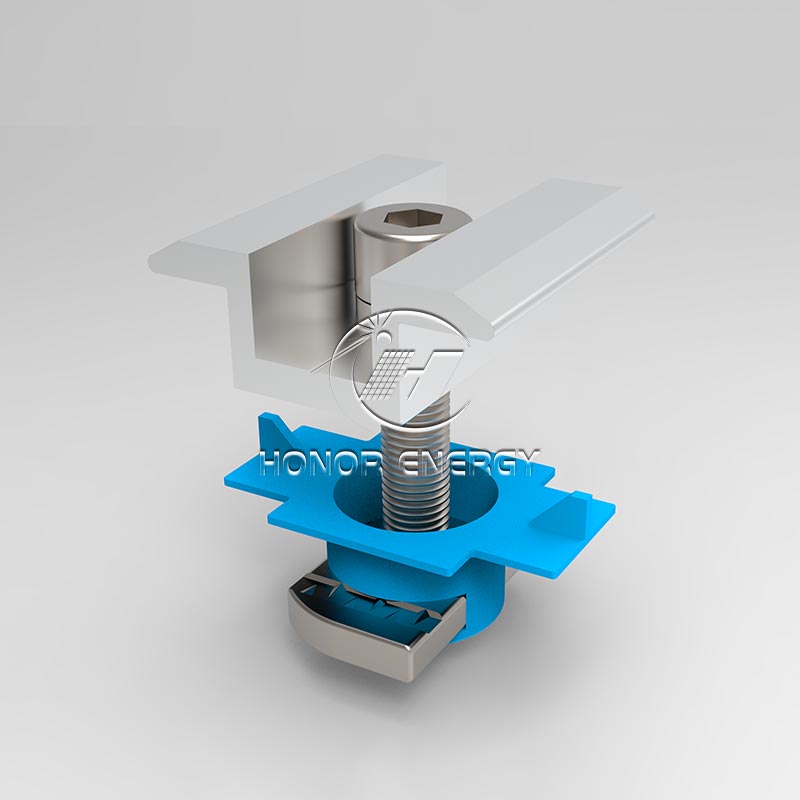

| Podľa funkčného typu | Plastové krídlo stredný tlak | Klasické kovové upínacie rameno je upevnené pomocou skrutiek, zaisťujúcich stabilná nosnosť a vysoký nákladový výkon | Tenké komponenty, ľahko opotrebované rámové prvky |

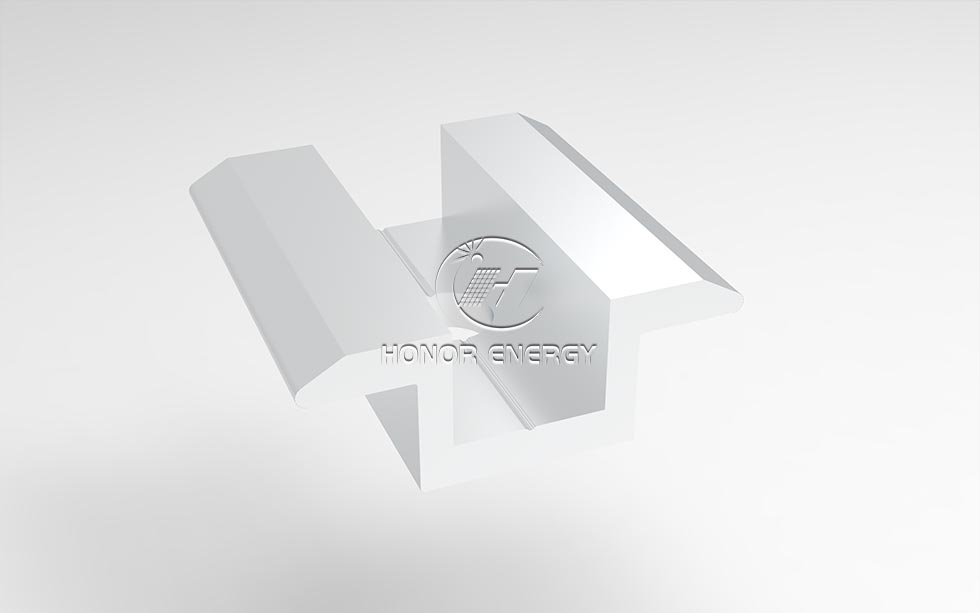

| Obyčajná stredná svorka | Klasické kovové upínacie rameno je upevnené pomocou skrutiek, zaisťujúcich stabilná nosnosť a vysoký nákladový výkon | Konvenčné pozemné elektrárne a veľké strešné projektov | |
| Rýchla stredná svorka | Zaklapávací dizajn s rýchlou inštaláciou eliminuje potrebu komplexnosti nástrojov a zvyšuje efektivitu o viac ako 30 % | Projekty s napätým harmonogramom a rozsiahlym ukladaním komponentov | |

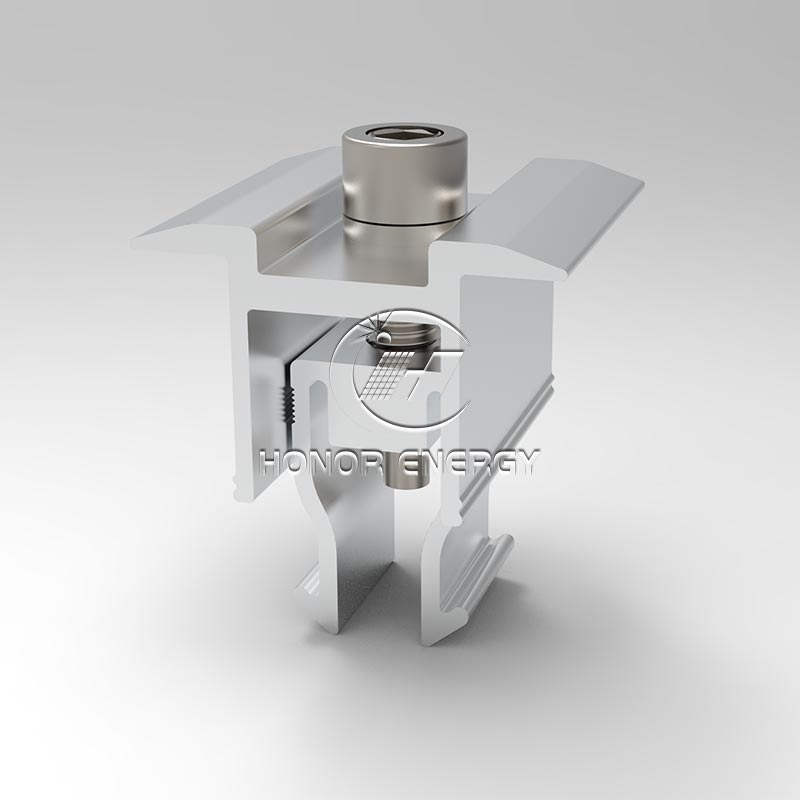

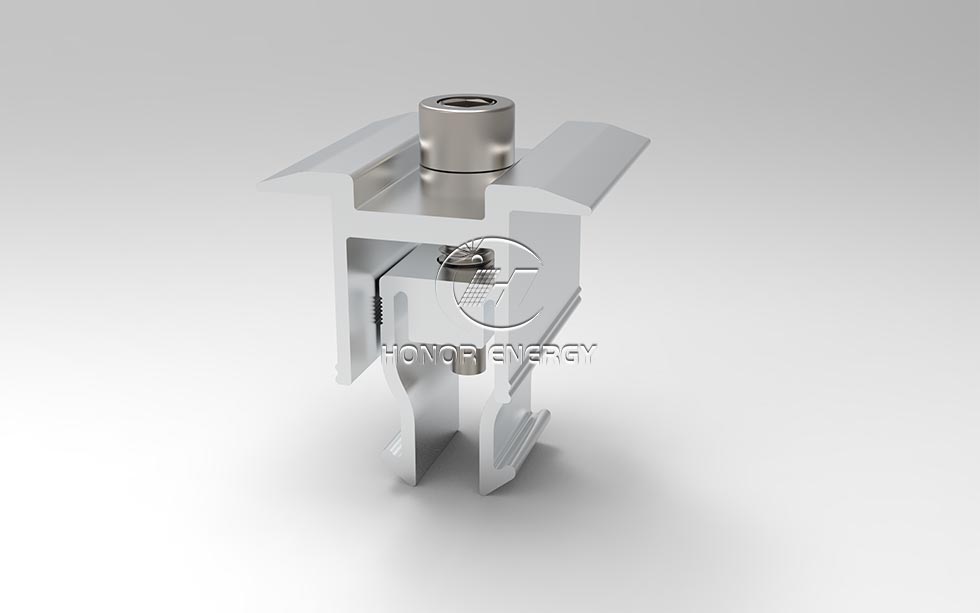

| Nastaviteľná stredná svorka | Nastavenie skrutiek je prispôsobené viacnásobným komponentom hrúbky, flexibilne reagujúce na rozdiely v špecifikáciách. | Projekt zmiešanej inštalácie fotovoltaického modulu s viacerými špecifikáciami (vhodné pre moduly s rozdielmi v hrúbke od 20 do 55 mm) | |

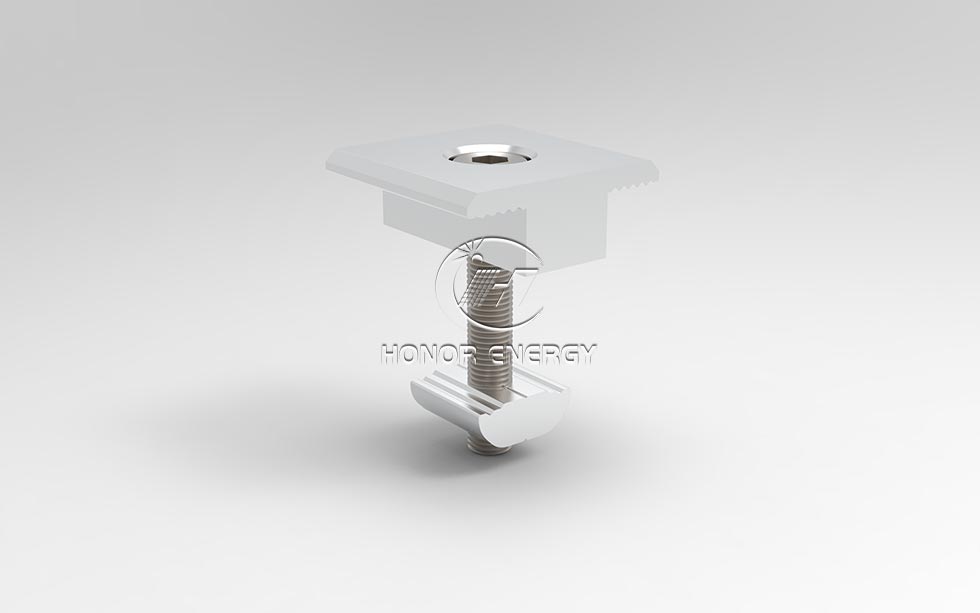

| Pevná stredná svorka | Vysoko intenzívne upínanie; Odolné voči poveternostným vplyvom a trvácne Jednoduché nainštalovať | Upevnite káble solárnej energie a konzolové konektory, aby ste zaistili dlhodobú životnosť stabilita vonku | |
| Farba povrchu | Strieborná stredová svorka | Metalická pôvodná farba, antikorózna s oxidovým filmom, vyzretá technológie a mierne náklady | Fotovoltaické elektrárne na strechách priemyselných závodov a pustatina |
| Čierna stredná svorka | Čierny vzhľad, silnejšia odolnosť voči poveternostným vplyvom a ľahké miešanie s tmavým prostredím | Obytná strecha, projekt integrácie budovy BIPV |
výhodu
1. Prispôsobenie všetkých typov, presne zodpovedajúce potrebám rôznych scenárov
2. Materiál s vysokou odolnosťou voči poveternostným vplyvom, 15 rokov antikoróznej ochrany a odolnosti voči extrémnym vplyvom
3.Prevedenie odolné voči poškriabaniu na rýchlu inštaláciu šetrí prácu a zaisťuje bezpečnosť komponentov
4.K dispozícii v striebornej a čiernej farbe, vzhľad a súlad sú zaručené
5,12-ročná záruka + plná technická podpora, bezstarostný popredajný servis
Návod na inštaláciu
Pred inštaláciou
Overte, či model solárnej stredovej svorky zodpovedá hrúbke komponentu (30-55 mm) a skontrolujte, či príslušenstvo nie je poškodené.
Očistite kontaktné plochy rámu komponentu a vodiacej lišty, aby ste odstránili olejové škvrny a nečistoty.
Postup inštalácie
Umiestnenie: Vycentrujte teleso svorky medzi rám komponentu a vodiacu koľajnicu a zarovnajte okraje.
Predfixovanie: Ručne zaskrutkujte skrutky, kým nepôsobíte miernou silou, a upravte komponenty tak, aby boli ploché bez odchýlky.
Uťahovanie: Použite momentový kľúč na utiahnutie podľa normy (8-12N · m pre hliníkovú zliatinu, 10-15N · m pre nehrdzavejúcu oceľ), čím zaistíte pevné uchytenie bez akejkoľvek vôle.
Poznámka špeciálneho vydania
Rýchla koncová svorka: Zatlačte ju do drážky v koľajnici a zatlačte na západku, kým nezacvakne.
Plastová krídlová koncová svorka: Uistite sa, že plastová príruba je úplne v jednej rovine s okrajom komponentu bez zdvíhania.
Nákladová efektívnosť
1. Životnosť zodpovedá životnosti fotovoltaických modulov, čím sa eliminuje potreba častej výmeny.
2. Stredné svorky solárnych panelov znižujú frekvenciu neskoršej prevádzky a údržby, čím efektívne znižujú náklady na dlhodobú prevádzku elektrárne.
3. Podporuje rozsiahle obstarávanie, vhodné na hromadný nákup inžinierskych projektov.
