Oceľová svorka na solárnu koľajnicu

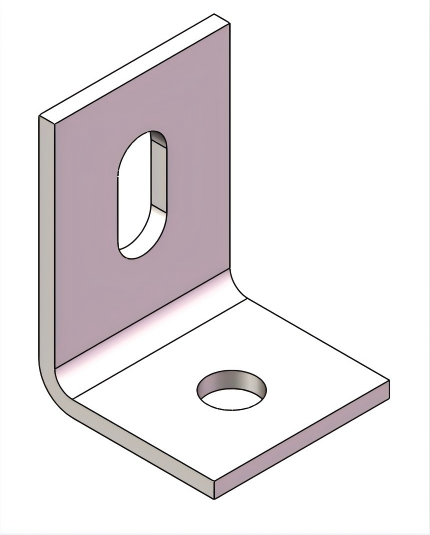

Noví zákazníci môžu prísť do továrne, aby si nechali svoje produkty prispôsobiť. Oceľová solárna koľajnicová svorka v solárnych montážnych systémoch je zdanlivo jednoduchý, ale kriticky dôležitý spojovací komponent. Jeho typický tvar je robustný pravouhlý tvar L, presne valcovaný alebo tvarovaný za studena z vysoko kvalitnej ocele. Konštrukcia prierezu vytvára rovnováhu medzi mechanickou nosnosťou a materiálovou účinnosťou. Táto jedinečná pravouhlá štruktúra poskytuje tuhosť v ohybe v dvoch smeroch. Jeden koniec je bezpečne pripevnený k hlavnému priečnemu nosníku pomocou predvŕtaných otvorov, zatiaľ čo druhý koniec stabilne podopiera pozdĺžnu koľajnicu, ktorá nesie fotovoltaické moduly.

Inštalácia a používanie

Inštalačná poloha Solar Steel Rail Clamp je zvyčajne medzi predinštalovaným pozdĺžnym nosníkom konzoly a koľajnicou, čo znamená, že slúži na upevnenie koľajnice k pozdĺžnemu nosníku. Preto musí mať každý predinštalovaný držiak aspoň dva z týchto komponentov, pričom presný počet závisí od počtu koľajníc na jednotlivom predinštalovanom držiaku. Keď je panel namontovaný vertikálne, zvyčajne sa používajú štyri; pri vodorovnej montáži sa zvyčajne používajú štyri alebo päť.

Proces inštalácie regálovej svorky Solar Steel je jednoduchý. Všetky požadované komponenty zahŕňajú samotný držiak a dve skrutky M10*30. Jediným potrebným nástrojom je skrutkovač. Pri inštalácii najskôr umiestnite držiak na pozdĺžny nosník a umiestnite skrutky, ale ešte ich nedoťahujte. Potom položte koľajnicu vedľa držiaka a zarovnajte ju s otvormi. Poznámka: Pred inštaláciou koľajnice musia byť na mieste aspoň dve konzoly. Nakoniec utiahnite skrutky, aby ste dokončili inštaláciu.

Poznámka:

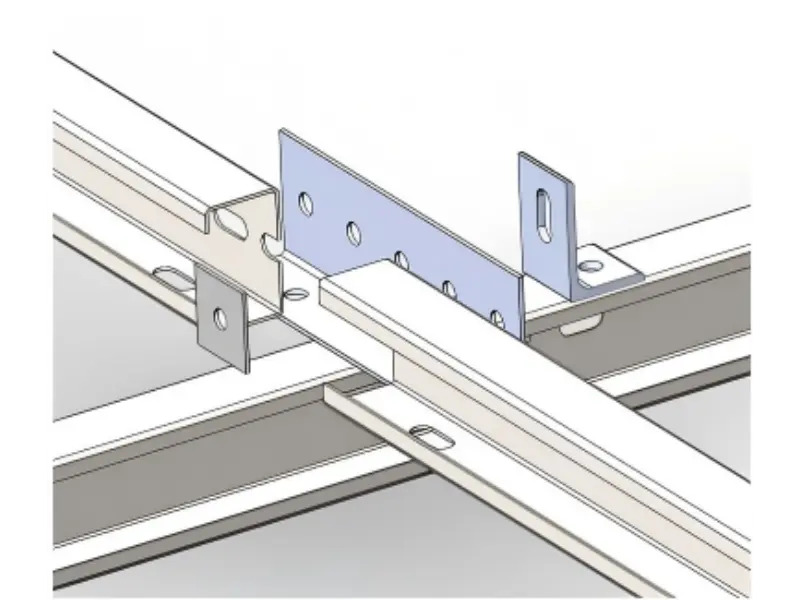

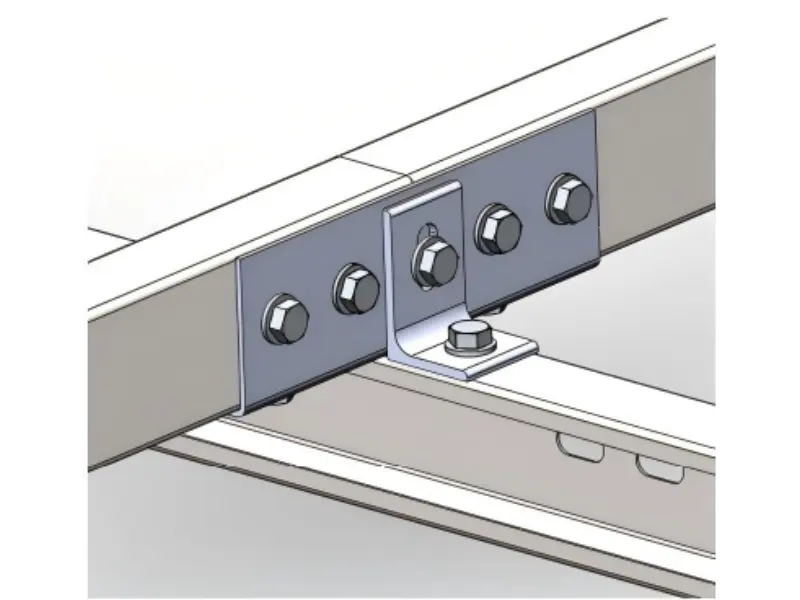

Aj keď je proces inštalácie Steel Solar racking Clamp jednoduchý, jedna časť si vyžaduje osobitnú pozornosť: inštalácia prvého a posledného poľa. Pri inštalácii týchto dvoch polí sa zvyčajne montujú na spojovacie body koľajníc. To znamená, že musia byť inštalované spolu s koľajnicovými spojkami, čo si vyžaduje pridanie ďalšej podložky na ich upevnenie a použitie dlhších skrutiek.
