Stredové svorky a koncové svorky

Buďme úprimní – keď ľudia hovoria o FV montážnych systémoch, všetka pozornosť smeruje na koľajnice, stĺpiky, základy. Ale časti, ktoré skutočne držia solárne panely na mieste, sú svorky –stredové svorky a koniec klzosilňovače. V Xiamen Honor Energy sme v tomto biznise dosť dlho na to, aby sme vedeli jednu vec: ak vaše svorky zlyhajú, celé vaše pole má problémy.

Čo presne sú stredné svorky a koncové svorky a prečo potrebujete oboje?

Úprimne povedané, obaja robia rovnakú základnú prácu: držia solárne panely dole na koľajniciach. Ale to, kde sedia, je rozdiel. Stredné svorky idú medzi dva panely.

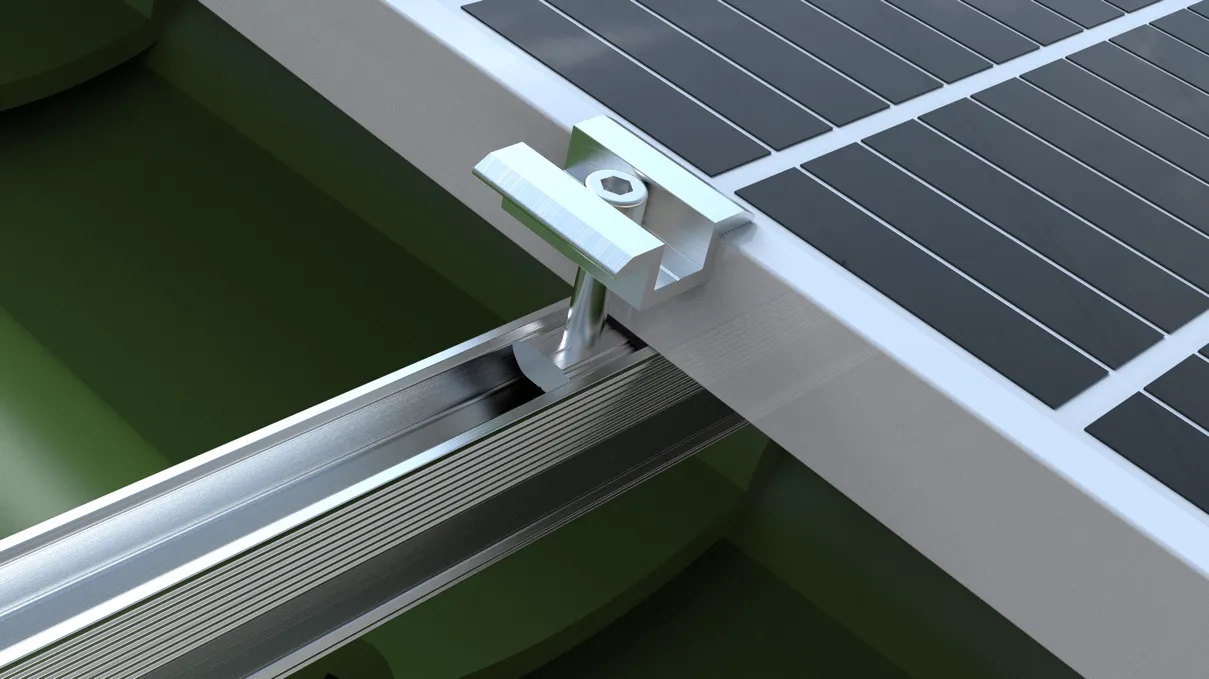

Predstavte si toto – máte jeden panel naľavo a jeden napravo a stredová svorka je umiestnená priamo v medzere a zviera hranu oboch súčasne. Udržuje rovnomerné rozostupy, bráni vychýleniu panelov zo zarovnania a všetko pevne uzamyká ku koľajnici pod ním. Každý panel potrebuje dva z nich – jeden na každej strane. Koncové svorky sú zarážky na knihy. Idú na samom začiatku a na samom konci každého radu, pričom chytia iba vonkajší okraj prvého a posledného panelu. Ich úlohou je zabrániť tomu, aby sa celý rad šmýkal do strán, keď udrie vietor. Bez nich by sa ten rad panelov časom pomaly uvoľnil. Takže v jednoduchosti: stredné svorky sa spájajú a koncové svorky viečko. Použite oboje, inak vaše pole nezostane dlho spolu. Koncové svorky (tiež nazývané bočné svorky alebo okrajové svorky) sú inštalované na vonkajších okrajoch každého radu panelov. Každá koncová svorka drží iba jeden vonkajší okraj modulu, ktorý funguje ako "čiapka", aby sa zabránilo posunutiu celého radu do strán pri silnom vetre alebo vibráciách. Koncové svorky vyžadujú starostlivejšiu konštrukciu ako stredné svorky, pretože uchopia iba jeden panel – pri zaťažení majú tendenciu sa otáčať alebo skĺznuť z rámu, ak nie sú správne skonštruované. Zjednodušene povedané: stredné svorky zvládajú spojenia medzi panelmi a koncové svorky zvládajú okraje. Potrebujete oboje, aby ste z radu jednotlivých panelov vytvorili jedinú pevnú konštrukciu.

Špecifikácie

Kompatibilné s väčšinou panelov na trhu Naše stredné svorky a koncové svorky sú navrhnuté pre maximálnu kompatibilitu. Bežné fotovoltaické moduly majú hrúbku rámu od 30 mm do 50 mm a naše produkty pokrývajú prakticky všetky z nich. Štandardné veľkosti stredových svoriek (hrúbka modulu): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Štandardné veľkosti koncových svoriek (výška rámu modulu): 35 mm / 40 mm / 45 mm / 50 mm Dĺžka svorky: Štandardná 40 mm, 50 mm, 60 mm – na požiadanie sú k dispozícii vlastné dĺžky Rozstup panelov (stredná svorka): 20 mm, 26 mm, 28 mm, atď. Ponúkame tiež nastaviteľné stredové svorky a nastaviteľné koncové svorky, ktoré pokrývajú buď 30/34/38/42 mm alebo 35/40/45/50 mm v jednom modeli. Menej SKU vo vašom sklade, menej bolesti hlavy na pracovisku.

Materiály a povrchová úprava

Hliníkové telo, hardvérové ​​svorky z nehrdzavejúcej ocele sú umiestnené vonku, vystavené slnku, dažďu a teplotným výkyvom rok čo rok. Ak materiál nie je v poriadku, prehrdzavejú do troch až piatich rokov. Naše stredné svorky a koncové svorky sú vyrobené z hliníkovej zliatiny 6063-T5 – najosvedčenejšieho a najpoužívanejšieho hliníka v priemysle montáže PV. Ponúka vysokú pevnosť v ťahu, nízku hmotnosť a vynikajúcu odolnosť proti korózii so životnosťou 20-25 rokov vo vonkajšom prostredí. Povrchová úprava je eloxovaná – prírodné strieborné alebo číre prevedenie, s hrúbkou oxidového filmu 8-10 mikrónov. Tento tenký film výrazne zlepšuje odolnosť proti korózii. Pre špeciálne požiadavky je k dispozícii aj čierny eloxovaný alebo elektroforetický náter. Hardware je z nehrdzavejúcej ocele 304 alebo 316 – skrutky a matice, ktoré nehrdzavejú, kým sú hliníkové diely stále v dobrom stave. Protišmykové podložky sú vyrobené z EPDM gumy (etylén propylén dién monomér), umiestnené medzi svorkou a rámom modulu. Tieto podložky slúžia na dva účely: zvyšujú trenie, aby sa zabránilo pohybu panela pri zaťažení vetrom, a tlmia upínaciu silu, aby sa zabránilo poškriabaniu alebo deformácii hliníkového rámu. EPDM guma je odolná voči UV žiareniu a starnutiu, spoľahlivo funguje od -40 °C do 80 °C.

Aké druhy ponúkame?

Mysleli by ste si, že stredné a koncové svorky sú celkom jednoduché – a väčšinou sú. Za tie roky sme sa však naučili, že jedna veľkosť rozhodne nesedí všetkým. Rôzne projekty, rôzne panely, rôzne podmienky lokality – všetky vyžadujú niečo trochu iné. Takže tu je to, čo držíme na sklade: Štandardné stredné svorky – to sú vaše ťahúne. Hodia sa na konvenčné rámované kryštalické kremíkové panely, aké vidíte na 90 % projektov. Kompatibilné s hrúbkami modulov od 30 mm až do 50 mm. Nič vymyslené, len pevné a spoľahlivé. Štandardné koncové svorky – rovnaký nápad, ale pre vonkajšie hrany. Rovnaký rozsah hrúbok, rovnaká jednoduchá inštalácia. Robia presne to, čo robiť majú a robia to dobre.

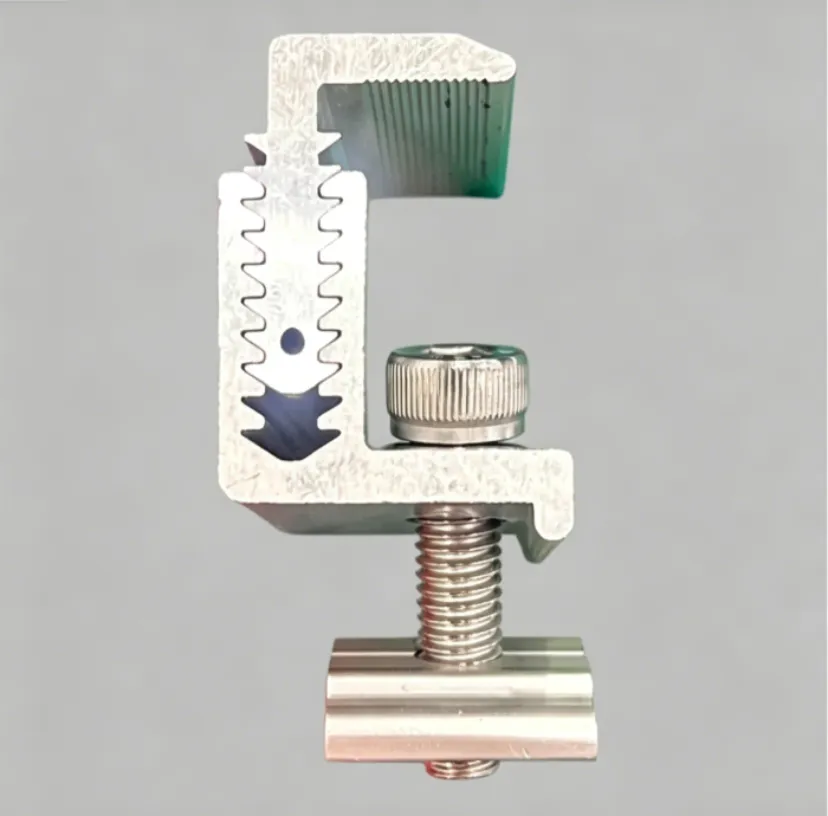

Nastaviteľné stredné svorky

Tu sa veci chytajú. Jedna svorka pokrýva viacero hrúbok – buď 30/34/38/42 mm alebo 35/40/45/50 mm v jednom modeli. Už žiadne hádanie, akú hrúbku potrebujete, žiadne skladovanie štyroch rôznych dielov pre štyri rôzne úlohy. Vezmite jednu krabicu a máte pokrytú väčšinu scenárov. Nastaviteľné koncové svorky — rovnaký nastaviteľný koncept, ale pre polohy okrajov. Poskytuje rovnakú flexibilitu na koncoch vašich riadkov. Tenkovrstvové stredové a koncové svorky – to je trochu špecialita. Tenkovrstvové moduly sú oveľa tenšie ako štandardné kryštalické panely – hovoríme o 5 až 7,7 mm. Bežné svorky ich jednoducho neuchopia správne. Preto vyrábame špeciálne panely s užším profilom čeľustí, navrhnuté špeciálne na bezpečné uchytenie tenkovrstvových panelov bez poškodenia hrán. To je naša zostava. Ak potrebujete niečo mimo týchto štandardných ponúk – neštandardnú hrúbku, špecifickú dĺžku, konkrétnu povrchovú úpravu – dokážeme urobiť aj zákazkové behanie.

Inštalácia

Jednoduchá, rýchla, bez potreby vŕtania Inštalácia svoriek je jednoduchá – žiadne vŕtanie do samotných panelov. Štandardný postup: namontujte lišty (U-kanál, C-kanál alebo hliníkové lišty) na nosnú konštrukciu, položte FV panely na vrch, umiestnite stredné svorky medzi susedné panely a koncové svorky na vonkajších okrajoch, potom utiahnite skrutky. Každý modul vyžaduje dve stredné svorky a každý rad vyžaduje dve koncové svorky. Odporúčaný uťahovací moment je 8-15 N·m v závislosti od hrúbky modulu a podmienok na mieste. Príliš voľné a panely sa vo vetre posunú; príliš tesné a riskujete poškodenie rámu modulu. Podrobné odporúčania krútiaceho momentu sú súčasťou každej zásielky.

Aplikácie

Od strechy až po zem, prístrešky pre autá až po stredové svorky a koncové svorky BIPV sa používajú prakticky v každom type inštalácie FV. Distribuované strešné PV: Vlnité oceľové strechy, ploché betónové strechy, šikmé škridlové strechy – upevňuje panely na koľajnice. Pozemné solárne farmy: Desiatky tisíc panelov spojených panel po paneli so strednými a koncovými svorkami. A čo prístrešky pre autá? Rovnaký príbeh – panely idú na konštrukciu prístrešku pre auto a svorky robia presne to, čo vždy: držia všetko pevne.

BIPV je trochu iný, pretože panely sú vlastne súčasťou samotnej budovy. Ale hádajte čo? Stále potrebujete svorky. Nie sú voliteľné.

A úprimne, nezáleží na tom, či používate moduly s jednoduchým alebo dvojitým sklom, ploché alebo naklonené – stredové svorky a koncové svorky sú lepidlom, ktoré zabráni rozpadu celého poľa. Bez nich nemáte nič iné ako hromadu voľných panelov.

Prečo si vybrať naše produkty?

Nebudeme to preháňať – Xiamen Honor Energy pôsobí v oblasti montáže fotovoltických zariadení už roky. Presne vieme, kde sa v solárnom zariadení pokazí. Svorky môžu byť malé, ale zlyhávajú častejšie, ako ľudia očakávajú. Uvoľnené skrutky, stará guma, opotrebovaný eloxovaný povlak – ktorýkoľvek z týchto detailov môže ohroziť bezpečnosť celého poľa. To je dôvod, prečo nerežeme rohy na materiáloch: hliník 6063-T5, nehrdzavejúca oceľ 304 a guma EPDM – všetko osvedčené, priemyselné štandardné riešenia. Správne eloxovanie znamená 20 rokov prevádzky vonku bez problémov. Naše špecifikácie pokrývajú veľkú väčšinu panelov na trhu – s hrúbkou 30 mm až 50 mm, v podstate všetky pokryté. A ak potrebujete vlastné veľkosti, môžeme to urobiť tiež. Svorky sú malé. Nepodceňujte ich však. Ak potrebujete spoľahlivé svorky, ktoré vás nesklamú, ozvite sa.
