Solárna montáž L-noha

Už roky sa zaoberáme montážou solárnych zariadení a tu v Xiamen Honor Energy. Povrch Solar Mounting L-Foot je ošetrený eloxovaním, aby sa zlepšila odolnosť proti oxidácii a odolnosť v exteriéri. So svojou kompaktnou konštrukciou v tvare L poskytuje noha PV L stabilné spojenie medzi solárnymi koľajnicami a nosnými konštrukciami. Je kompatibilný s bežnými solárnymi montážnymi lištami, vrátane profilov 41 × 41 mm a 41 × 62 mm, a je široko používaný v kovových strešných systémoch, betónových strešných inštaláciách a na zemi namontovaných solárnych montážnych konštrukciách.

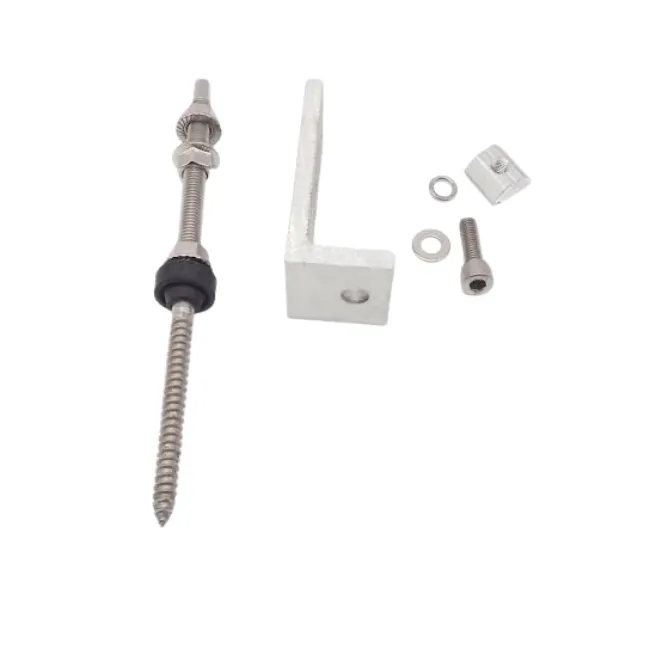

Solárna montáž L pätková štruktúra

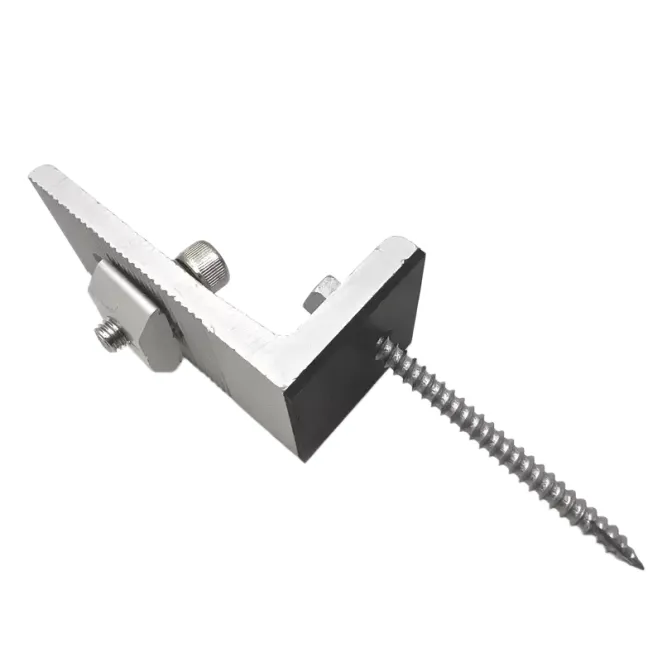

Pätka PV L je pravouhlá konzola používaná v solárnych montážnych systémoch na spojenie fotovoltaických koľajníc s nosnými konštrukciami. Prenáša mechanické zaťaženie zo solárnych modulov a koľajníc na strechu alebo základ.

Typická cesta zaťaženia je:

Solárny modul → Koľajnica → Pätka L → Konštrukcia strechy / Základ

Horizontálna základňa je pripevnená k nosnej ploche, zatiaľ čo vertikálna časť sa spája so solárnou koľajnicou pomocou skrutiek. Štrbinová konštrukcia umožňuje nastavenie polohy počas inštalácie, zlepšuje zarovnanie koľajníc a kompatibilitu s rôznymi podmienkami strechy.

Materiál a povrchová úprava

Zliatina hliníka 6005-T5

Solárne montážne L nožičky sú vyrobené hlavne z hliníkovej zliatiny 6005-T5, ktorá ponúka rovnováhu pevnosti, ľahkého dizajnu a odolnosti proti korózii.

Eloxovaný povrch vytvára ochrannú oxidovú vrstvu, ktorá zlepšuje odolnosť proti vlhkosti, oxidácii a vonkajšiemu prostrediu. Pre aplikácie v pobrežných alebo vysoko korozívnych prostrediach je možné zvoliť alternatívy z nehrdzavejúcej ocele podľa požiadaviek projektu.

Vlastnosti produktu

Nastaviteľný dizajn pripojenia

Integrovaný dizajn drážky umožňuje flexibilné umiestnenie medzi L pätkou a solárnou koľajnicou, čo pomáha udržiavať zarovnanie medzi rôznymi montážnymi štruktúrami.

Ľahká hliníková konštrukcia

Štruktúra z hliníkovej zliatiny znižuje hmotnosť komponentov pri zachovaní mechanickej pevnosti potrebnej pre fotovoltaické montážne aplikácie. Vďaka tomu je vhodný pre veľké solárne projekty, kde sú dôležitými faktormi hmotnosť komponentov a účinnosť inštalácie.

Kompatibilita so železnicou

Solárne montážne L nohy sú kompatibilné s bežne používanými profilmi PV koľajníc, vrátane:

· 41×41 mm hliníkové koľajničky

· 41×62 mm hliníkové koľajničky

· Prispôsobené železničné systémy

Výkonnostné charakteristiky

Podpora štrukturálneho zaťaženia

Výkon solárnej montážnej L nohy závisí od triedy materiálu, hrúbky, rozmerov, spôsobu upevnenia a konštrukcie systému.

Typické fotovoltaické montážne systémy využívajúce L nohy sú navrhnuté pre aplikácie s rýchlosťou vetra až 60 m/s a snehovým zaťažením okolo 1,4 – 1,5 kN/m². Skutočný výkon závisí od konštrukčných výpočtov špecifických pre projekt a podmienok prostredia.

Odolnosť proti korózii

Kombinácia spojovacích prvkov z eloxovaného hliníka a nehrdzavejúcej ocele poskytuje odolnosť proti korózii pre dlhodobé vonkajšie fotovoltaické aplikácie. Správny výber materiálu pomáha znižovať riziká korózie spôsobené environmentálnou expozíciou a problémami s kompatibilitou kovov.

Výrobný proces

Solárne montážne L nohy sa vyrábajú procesmi vrátane lisovania, extrúzie a CNC obrábania.

Pre štandardnú veľkoobjemovú výrobu poskytuje lisovanie konzistentné rozmery a efektívnu výrobu. CNC obrábanie sa používa na zákazkové návrhy, špeciálne rozmery a maloobjemové požiadavky.

Kvalita výroby sa zameriava na:

· Rozmerová presnosť

· Presnosť štrbiny a otvoru

· Konzistencia povrchovej úpravy

· Štrukturálna integrita

Proces eloxovania zlepšuje povrchové vlastnosti hliníkových komponentov zvýšením tvrdosti, odolnosti proti korózii a odolnosti voči poveternostným vplyvom.

Aplikácie

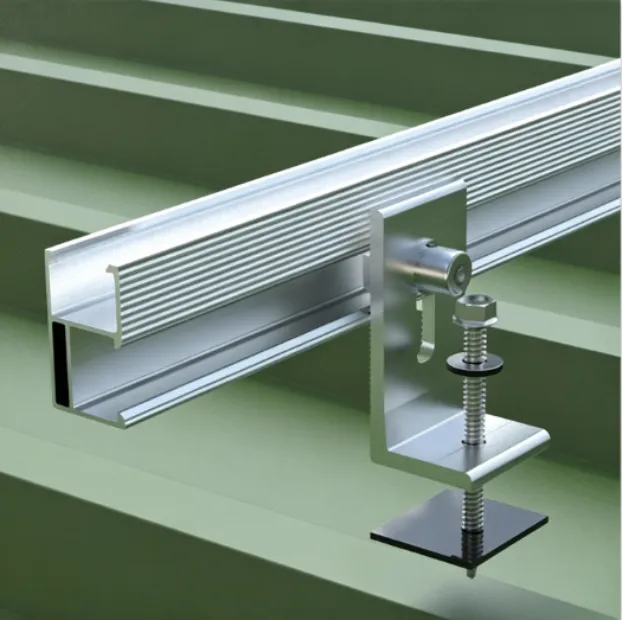

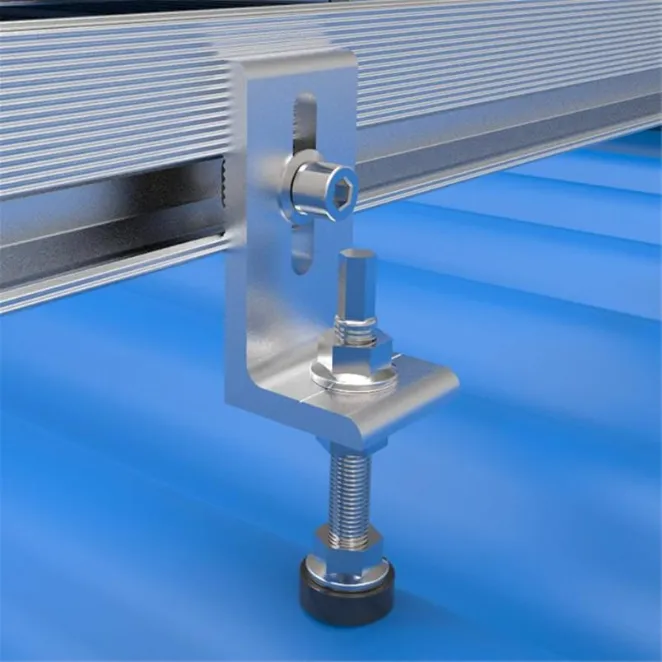

Kovové strešné solárne systémy

Solárne montážne L nohy sú široko používané na trapézových a vlnitých plechových strechách. Ich kompaktná konštrukcia umožňuje priame pripojenie PV koľajníc k nosným konštrukciám strechy pomocou vhodných upevňovacích prvkov.

Strešné systémy so stojatou drážkou

Pre strechy so stojatou drážkou môžu byť L pätky kombinované so strešnými svorkami, aby sa zabezpečilo spojenie koľajníc bez priameho prenikania do povrchu strechy.

Betónové strešné systémy

Na betónových strechách môžu byť L nohy inštalované s vhodnými montážnymi základňami alebo kotvami na pripojenie PV koľajníc a podopretie solárnych modulov.

Pozemné solárne konštrukcie

Solárna montáž L-Foot sa dá použiť aj v solárnych systémoch namontovaných na zemi, kde sú potrebné nastaviteľné koľajnicové spoje a kompaktné montážne komponenty.

Ako vybrať L-nohy na solárnu montáž

Výber materiálu

Pre štandardné fotovoltaické aplikácie sa bežne vyberá hliníková zliatina 6005-T5 s eloxovanou úpravou kvôli jej pomeru pevnosti k hmotnosti a odolnosti voči korózii.

Pre pobrežné oblasti, priemyselné prostredia alebo miesta s vyšším vystavením korózii je možné zvoliť nehrdzavejúcu oceľ alebo iné materiály odolné voči korózii.

Výber hrúbky

Konečná hrúbka by mala byť zvolená podľa požiadaviek na zaťaženie systému, podmienok strechy a konštrukcie montáže.

Výber rozmeru

Rozmery nohy L by mali zodpovedať systému solárnych koľajníc a konštrukcii inštalácie. Medzi dôležité parametre patrí veľkosť základne, vertikálna výška, poloha štrbiny a dizajn montážneho otvoru.

Prispôsobené rozmery môžu byť vyvinuté podľa rôznych solárnych montážnych štruktúr.

Sprievodca rýchlym výberom

FAQ

Q1. Čo je to solárna montážna L noha?

Solárna montážna L noha je hliníková konzola v tvare L používaná na spojenie PV koľajníc so strešnými konštrukciami alebo montážnymi základmi. Slúži ako kľúčový spojovací komponent v solárnych montážnych systémoch.

Q2. Aký materiál sa používa na nohy PV L?

Väčšina nožičiek PV L je vyrobená z hliníkovej zliatiny 6005-T5, pretože má mechanickú pevnosť, ľahké vlastnosti a odolnosť proti korózii.

Q3. Kde sa používajú L nohy?

Solárne montážne L pätky sa bežne používajú v kovových strešných systémoch, betónových strešných solárnych inštaláciách, pozemných fotovoltaických konštrukciách a komerčných fotovoltaických projektoch.

Q4. Môžu byť solárne montážne L nohy prispôsobené?

áno. Rozmery, hrúbka, dizajn štrbín, povrchová úprava a spôsoby pripojenia môžu byť prispôsobené podľa rôznych štruktúr solárnej montáže.

Q5. Aká je predpokladaná životnosť hliníkových L nožičiek?

Pri správnom výbere vhodných materiálov, povrchovej úpravy a kompatibilných montážnych komponentov môžu eloxované hliníkové L nohy spĺňať dlhodobé prevádzkové požiadavky fotovoltaických systémov.

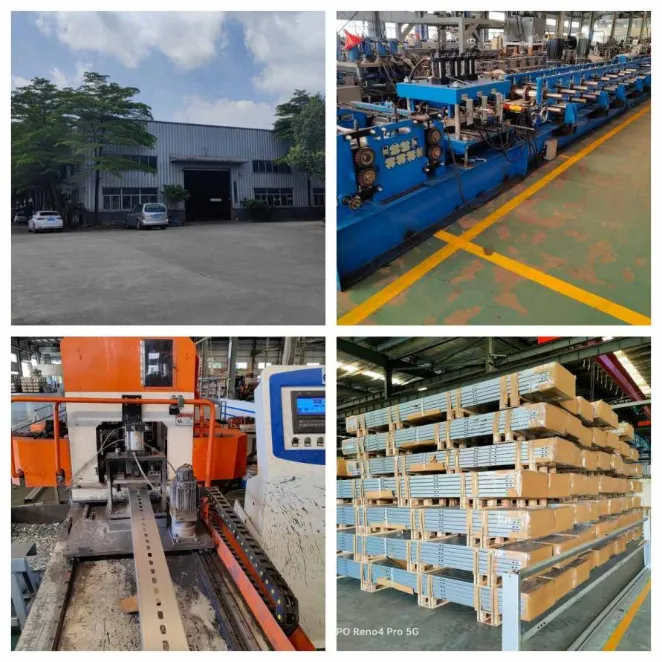

Továrenská kontrola a kontrola kvality

Xiamen Honor Energy vyrába solárne montážne príslušenstvo prostredníctvom kontrolovaných výrobných procesov vrátane kontroly surovín, tvarovania alebo obrábania, povrchovej úpravy a finálnej kontroly kvality.

Kontrola kvality sa zameriava na konzistenciu materiálu, rozmerovú presnosť, kvalitu povrchovej úpravy a výkonnosť produktu.

Možnosti balenia zahŕňajú export drevených paliet a oceľových paliet na ochranu komponentov počas prepravy.

Certifikácie

Xiamen Honor Energy dodržiava štandardy riadenia kvality pre výrobu solárnych montážnych komponentov vrátane:

· Systém riadenia kvality ISO 9001

· Požiadavky na súlad s CE

· Odkazy na štandard JIS
