Solárna spojovacia doska

Časť nazývaná Solar Connecting Plate je v podstate pevný, plochý kus kovu v tvare hrubého obdĺžnika. Je vyrobený z vysoko pevnej ocele, ktorá je potiahnutá, aby sa zabránilo korózii. Do nej je vyvŕtaných veľa dier pre skrutky vo veľmi špecifickom, plánovanom vzore. Jeho hlavnou úlohou je byť super pevným článkom. Pôsobí ako vysokovýkonný konektor, ktorý sa zoskrutkuje a uzamkne dve hlavné časti nosnej konštrukcie: vodorovné nosníky, ktoré držia solárne panely, a zvislé stĺpiky, ktoré sú ukotvené v zemi. Pevným spojením týchto častí zaisťuje, že všetka váha a sila z panelov a vetra sa bezpečne prenesie dole cez celú konštrukciu a do zeme.

Spôsob pripojenia

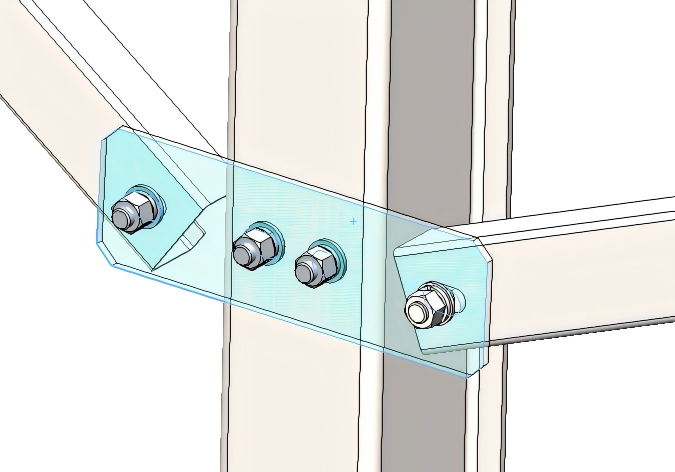

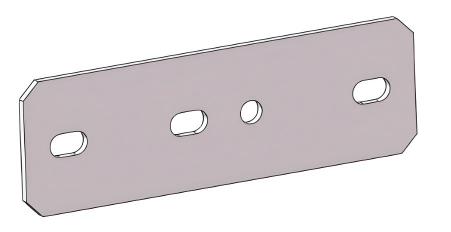

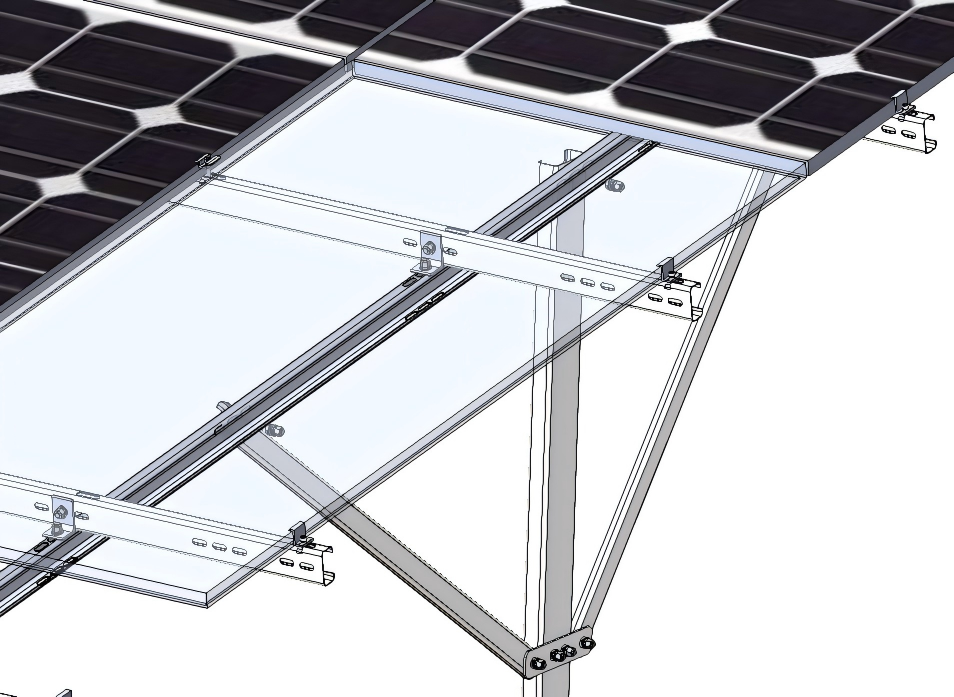

Spojovacia solárna doska sa bežne nachádza v jednostĺpcových systémoch pozemnej podpory alebo pozemných podporných systémoch, ktoré vyžadujú dodatočné diagonálne vystuženie. Je to preto, že efektívne prenáša všetky sily na hlavný stĺp, čím spevňuje dĺžku hlavného pozdĺžneho nosníka a zaisťuje ho na mieste. Musí mať minimálne štyri otvory: vonkajšie otvory na pripojenie diagonálnej výstuže a dva centrálne otvory na pripojenie hlavného stĺpa.

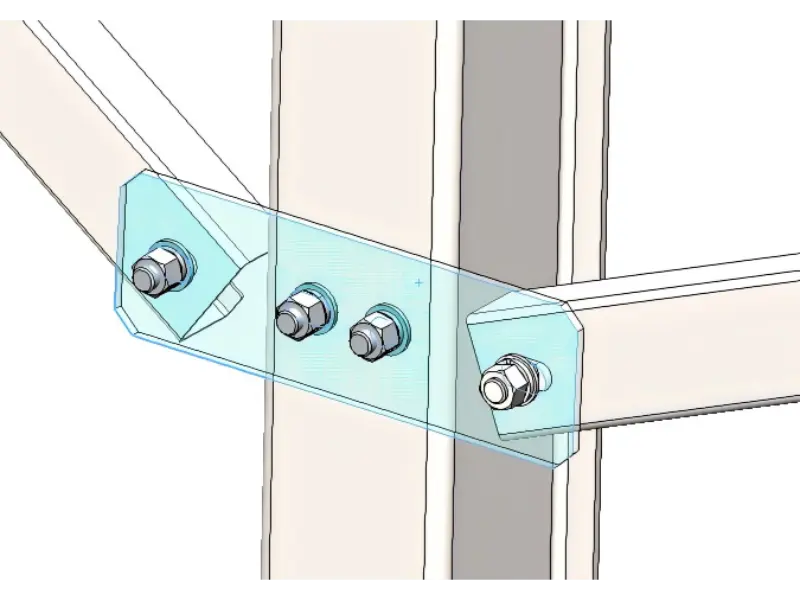

Otvory spojovacej dosky Solar mount na oboch stranách sú zvyčajne usporiadané v pároch, pretože k stĺpu je zvyčajne potrebné pripevniť iba dva naklonené káble. Stredové otvory sú vo všeobecnosti usporiadané buď horizontálne v pároch alebo vertikálne v pároch. Aj keď sa orientácia líši, rozloženie napätia zostáva v podstate rovnaké. V súčasnosti sú otvory typicky navrhnuté vo vertikálnom usporiadaní, aby sa zabránilo koncentrácii napätia pozdĺž rovnakej horizontálnej línie, čím sa zvyšuje stabilita.

Dizajnové prvky

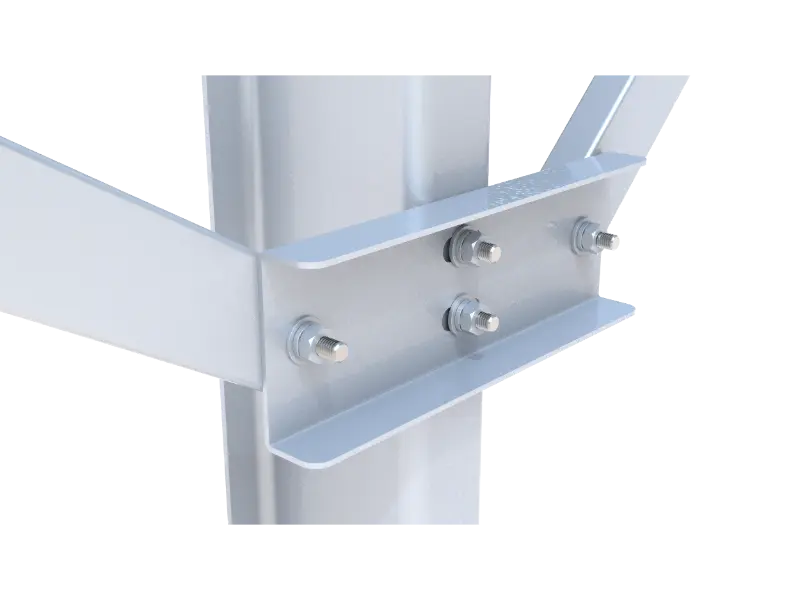

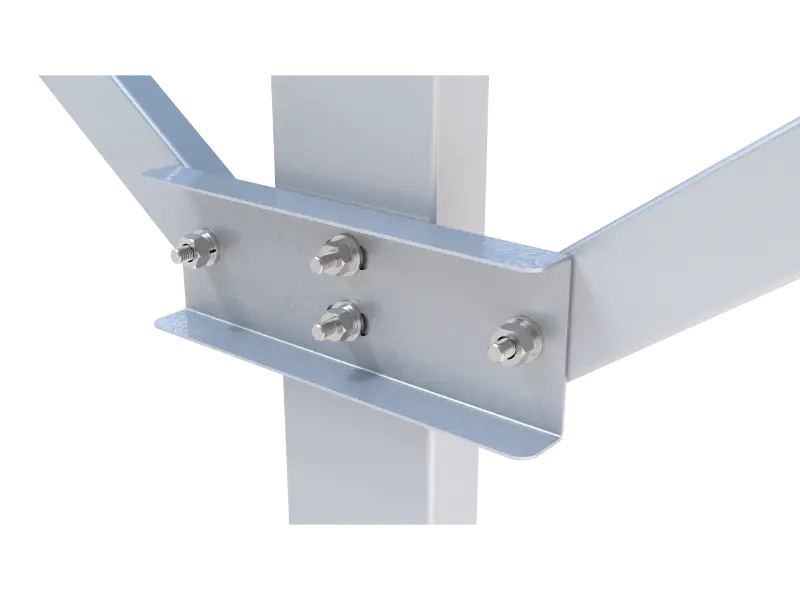

Solárna spojovacia doska Mount má tiež inteligentný dizajn: jej horný a spodný okraj sú ohnuté alebo prehnuté. Stavitelia často používajú tento tvar na miestach, kde je veľa silného vetra alebo snehu. Prehnuté okraje na spojovacej doske fungujú rovnako ako vystužené rohy na pevnom prepravnom boxe. Toto nie je len pre vzhľad; v skutočnosti uzamkne kov do oveľa pevnejšieho tvaru, ktorý odoláva ohýbaniu.
