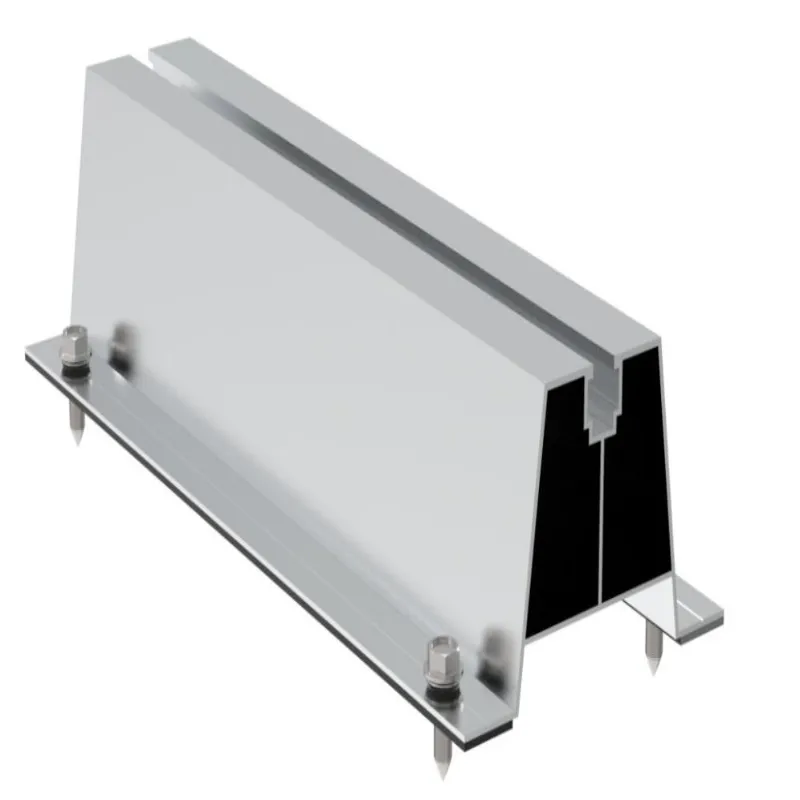

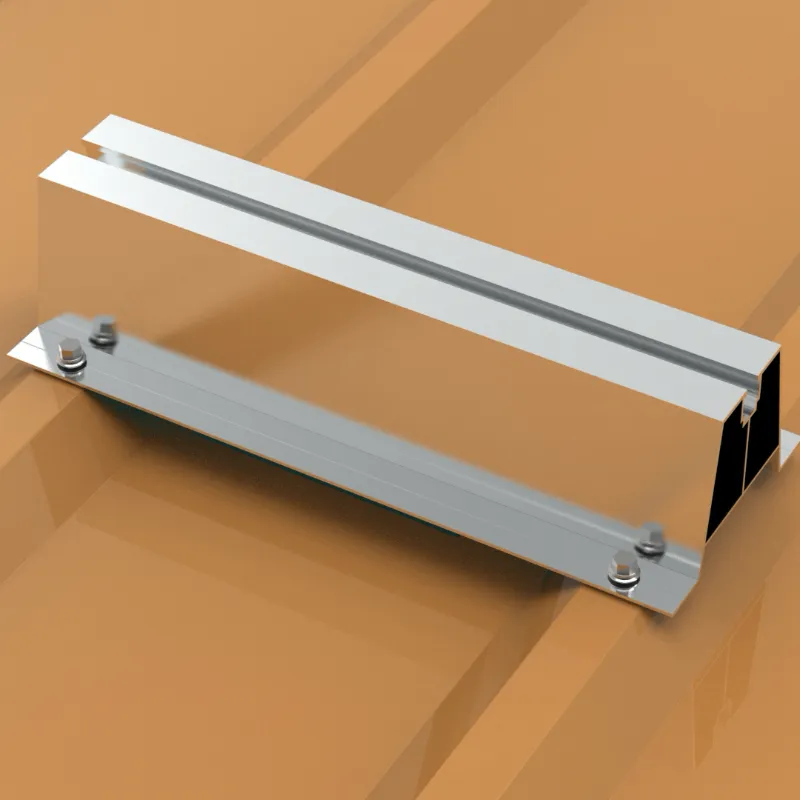

Hliníková solárna montážna lišta U70

Hliníkové solárne montážne lišty Xiamen Honor Energy U70 na veľkoobchodné obstarávanie. Poskytuje spoľahlivý výkon v prostrediach pobrežných slaných spŕch, daždivých oblastiach, oblastiach s vysokou teplotou a na miestach náchylných na mrazy. Nie je však vhodný na miesta so silnou chemickou koróziou, pokiaľ nie je aplikovaná dodatočná ochranná úprava. Okrem modelu U70 dodávame aj alternatívne varianty vrátane U30 a U50. Okrem toho sme schopní ponúknuť profesionálne technické odporúčania na základe vašich skutočných podmienok na mieste.

Špecifikácie produktu

Výhody

Nákladovo efektívny dizajn minikoľajnice znižuje spotrebu hliníka a zaťaženie strechy.

Rýchla inštalácia na mieste šetrí náklady na prácu pri veľkých komerčných strešných projektoch.

Perfektne sa hodí pre trapézové/vlnité plechové strechy s vodotesnými EPDM tesneniami.

Vysoko pevná hliníková zliatina 6005 T5, dobrý výkon pri zaťažení vetrom a snehom.

Univerzálna T-drážka, kompatibilná s väčšinou FV svoriek a solárnych modulov.

Profil krátkej dĺžky, vhodný na balenie a prepravu, menšie riziko deformácie.

Ako nainštalovať hliníkovú solárnu montážnu lištu U70

Krok 1: Nájdite väznice pod kovovou strechou a označte pozície vŕtania. Skrutky sa musia upevniť na väznice, nielen na strešný plech.

Krok 2: Umiestnite koľajnicu U70 na označené miesto. Strešnú väznicu upevnite samoreznými skrutkami spolu s EPDM vodotesnými tesneniami. Utiahnite na požadovaný krútiaci moment.

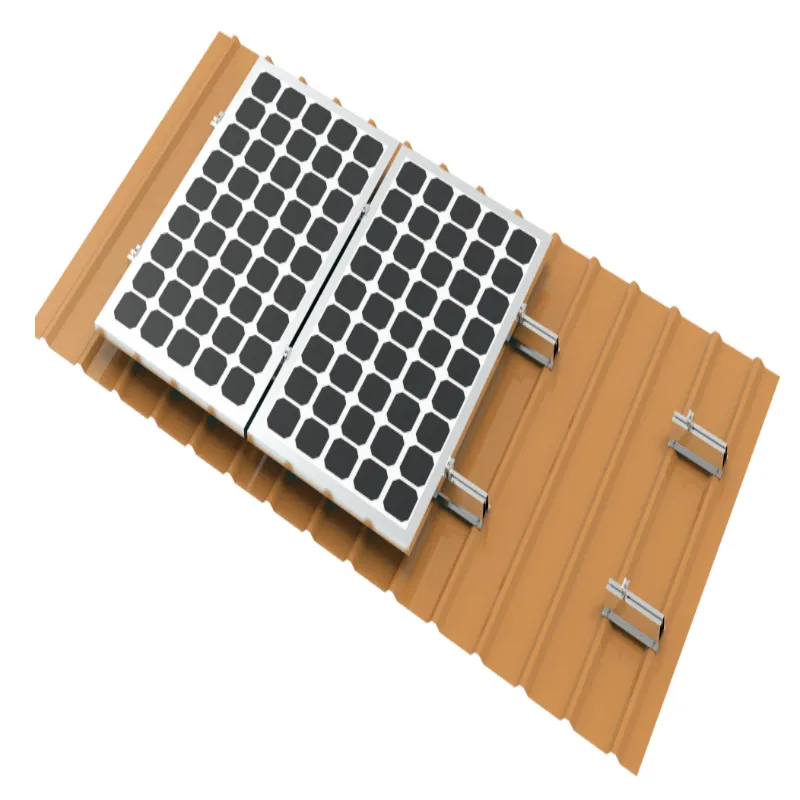

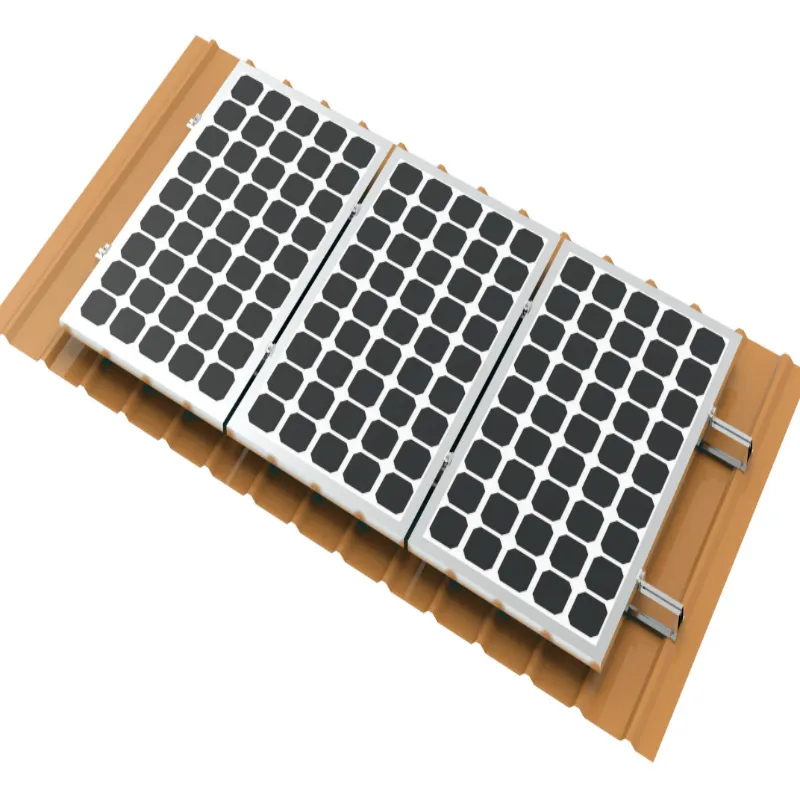

Krok 3: Usporiadajte viacero koľajníc U70 podľa rozmeru solárneho modulu. Uistite sa, že každý roh modulu je podopretý koľajnicou. Položte FV moduly na hornú časť koľajníc U70.

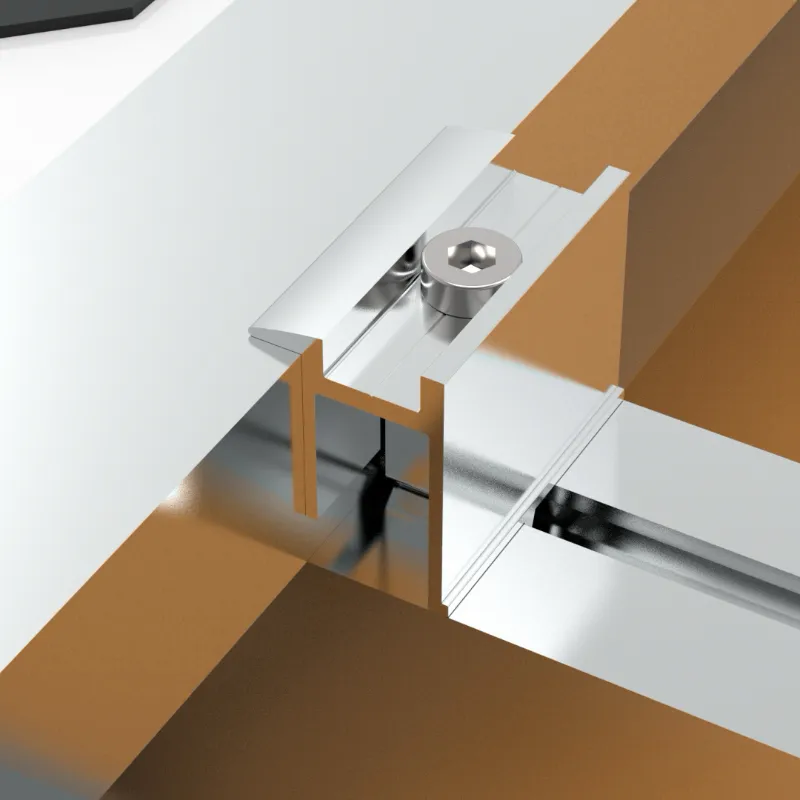

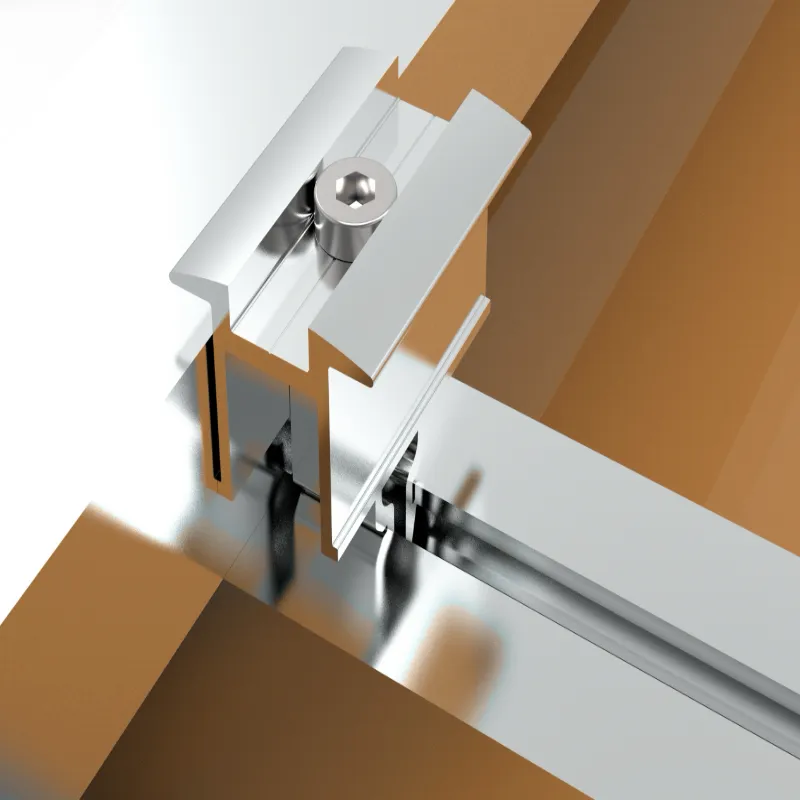

Krok 4: Nainštalujte rýchlo inštalačné koncové svorky a stredné svorky a utiahnite ich na špecifikovaný krútiaci moment, aby rámy modulov pevne držali.

Krok 5: Dvakrát skontrolujte všetky uťahovacie momenty skrutiek a integritu tesnenia; inštalácia dokončená.

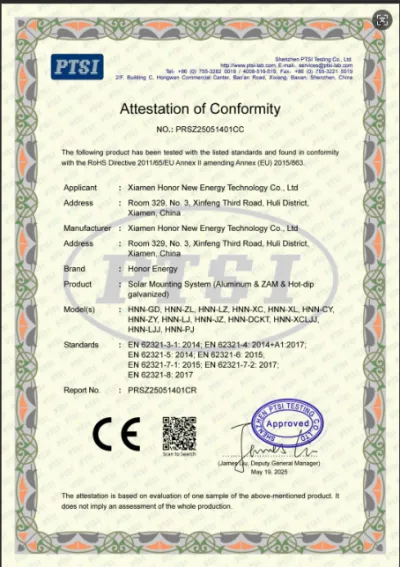

Certifikácia

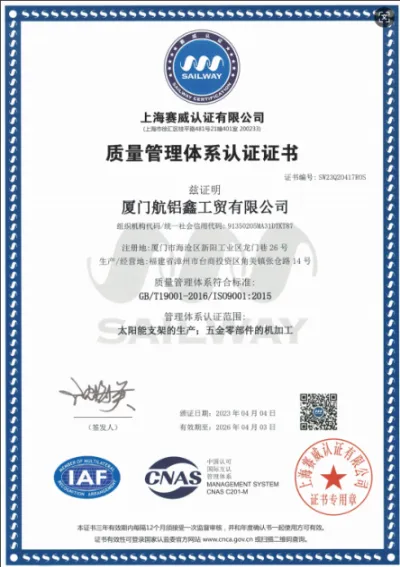

Naše hliníkové solárne panely U70 sú vyrábané pod vedením riadenia kvality a certifikované podľa normy ISO9001.

Loď je vonku.

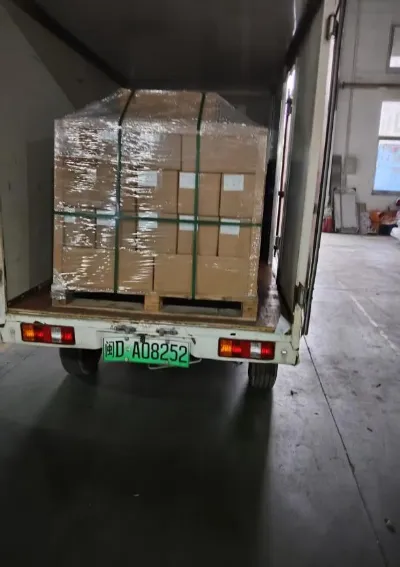

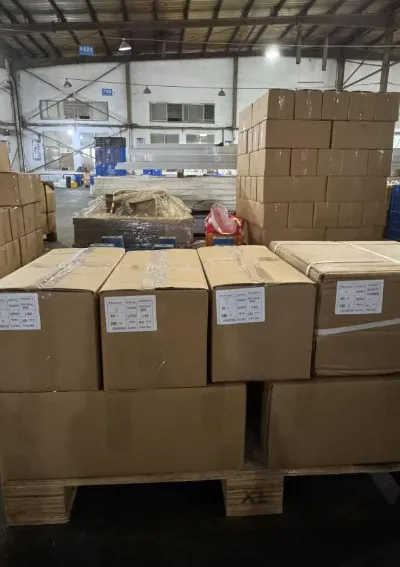

Kvôli krátkej dĺžke mini koľajníc typu U sú balené v kartónoch a upevnené na drevených paletách, aby bol tovar čistý a aby sa zabránilo deformácii počas prepravy.

FAQ

Q1: Na aký druh strechy je vhodná táto minikoľajnica v tvare U?

A: Je určený hlavne pre trapézové a vlnité plechové strechy. Skrutky musia byť upevnené na strešné väznice. Nevhodné pre tenké plechy bez väzníc alebo betónové ploché strechy.

Q2: Aký materiál a povrchovú úpravu používa koľajnica?

A: Hliníková zliatina 6005 T5 s eloxovanou povrchovou úpravou, vyznačujúca sa dobrou odolnosťou proti korózii pre dlhodobé vonkajšie použitie.

Q3: Aká je záručná doba?

A: 10-ročná záruka na materiál koľajníc. Nezahŕňa škody spôsobené inštaláciou a škody spôsobené človekom.

Q4: Vyžaduje sa zváranie počas inštalácie?

Odpoveď: Nie je potrebné žiadne zváranie. Zaistite koľajnice samoreznými skrutkami a upevnite FV moduly pomocou T-skrutiek a svoriek. Všetky spoje sú skrutkové.

Otázka 5: Musia byť koľajnice spojené na predĺženie?

Odpoveď: Spojovacie konektory nie sú potrebné. Ako minikoľajnice s krátkym prierezom sa umiestnia priamo pod každý roh solárnych modulov.

Q6: Aký je spôsob balenia? Odpoveď: Koľajnice sú balené v kartónoch a upevnené na drevených paletách, aby zostali čisté a zabránilo sa deformácii počas prepravy.

Q7: Ktoré solárne fotovoltaické moduly sú kompatibilné?

Odpoveď: Kompatibilné s väčšinou bežných fotovoltických modulov s výškou rámu 30–45 mm, zladených so zodpovedajúcimi stredovými a koncovými svorkami.

Q8: Je jeho výkon pri zaťažení vetrom spoľahlivý?

Odpoveď: Výkon pri zaťažení vetrom závisí od usporiadania väznice a polohy skrutiek. Skrutky sa musia upevniť na oceľové väznice a nie iba na strešné plechy. Konštruujte v súlade s navrhnutým rozstupom, aby ste splnili miestne požiadavky na zaťaženie vetrom.

Q9: Môžete rezať koľajnice na dĺžky špecifikované zákazníkom?

Odpoveď: K dispozícii je služba vlastného rezania s toleranciou dĺžky ±2 mm. Prosím, informujte nás o požadovaných rozmeroch.
