PV Strešné Kliploks: Prispôsobte profil, nainštalujte správne

Halebo Energia, profesionálny dodávateľ špecializujúci sa naPríslušenstvo PV montážneho systému. Od strešných kliplok po zodpovedajúce koľajnice, ponúkame celý rad riešení na jednom mieste. Naše kliploky pokrývajú uhlové, stojaté drážky, lichobežníkové a najnovšie integrované dizajny, kompatibilné s prakticky všetkými bežnými profilovanými oceľovými plechmi na trhu, s dostupným aj neštandardným prispôsobením. Na strane koľajníc máme na sklade vysokopevnostné hliníkové koľajnice a konektory z nehrdzavejúcej ocele v rôznych špecifikáciách, aby vyhovovali rôznym požiadavkám na zaťaženie a rozpätie. Či už ste EPC firma, inštalatér alebo ten, kto skutočne platí účty – Xiamen Honor Energy vám poskytne spoľahlivé produkty a rýchlu a bezproblémovú podporu.

Teraz o strešných kliplokoch: ich hlavná úloha je celkom jednoduchá – zahryznú sa do zvýšených hrebeňov oceľovej strechy a držia celý FV koľajnicový a panelový systém. Poďme si to trochu rozobrať.
Po prvé, držia panely pevne na svojom mieste. To je podstata – uistite sa, že vaše moduly zostanú v daždi, vetre alebo v akomkoľvek počasí.
Po druhé – a to je veľké pre uhlové strechy a strechy so stojatou drážkou – tieto kliploky nevyžadujú jediný vyvŕtaný otvor. Žiadne diery znamenajú žiadne netesnosti. Zachováte pôvodnú hydroizoláciu strechy neporušenú, čo je presne to, čo chcete, keď sa zaoberáte strechami tovární alebo skladov. Vďaka tomu sú vhodné pre veľké priemyselné alebo skladové strechy.

Zlepšenie odolnosti proti vetru – Niektoré kliploky sú špeciálne navrhnuté ako typy proti zdvíhaniu, ktoré poskytujú extra podpornú silu proti silným vztlakovým silám v búrkach.

Prispôsobenie rôznym profilom rebier – kliploky môžu byť vyrobené na mieru tak, aby vyhovovali presnému tvaru a veľkosti rebier z oceľového plechu, čím sa zabezpečí tesné prispôsobenie.
Okrem toho sa kliploky používajú aj v systémoch odolných voči tajfúnom, v zariadeniach proti zosuvu snehu a dokonca aj na upevnenie dekoratívnych hliníkových panelov na strechách.

Kľúčové vlastnosti strešných kliplokov

Žiadne kompromisy v oblasti vodotesnosti – toto je najväčší predajný argument. Keďže nie sú vyvŕtané žiadne otvory, pôvodná vodotesná membrána zostáva neporušená. Najmä kliploky so stojatým švom sa zahryznú priamo do uzamknutých hrán, čím prakticky eliminujú akékoľvek riziko úniku.



Rýchla inštalácia – Mnoho komponentov je možné predmontovať vo výrobe; na mieste ich jednoducho zacvaknete na miesto a dotiahnete skrutky. To šetrí čas aj prácu.
Ľahké a odolné voči korózii – Väčšina kliplokov je vyrobená zo zliatin hliníka (napr. 6063-T5 alebo 6005-T5) s eloxovanou povrchovou úpravou. Pridávajú na strechu malú záťaž navyše a prechádzajú testami v soľnom postreku 1000 hodín alebo viac.



Majú však aj svoje nevýhody – aj keď nie sú penetračné, kliploky nie sú trvalo spojené so strechou. Pri dlhodobom zaťažení vetrom, snehom alebo seizmickým zaťažením sa môžu postupne uvoľniť alebo dokonca oddeliť. Pravidelné kontroly sú preto nevyhnutné.
Nosnosť je potrebné vopred skontrolovať – Profilované oceľové strechy majú obmedzenú nosnosť. Dodatočná hmotnosť z FV systému nesmie prekročiť pôvodné projektované zaťaženie. Priemyselná prax navrhuje približne 0,15 kN/m² pre nové zaťaženia; v skutočnosti sa celková hmotnosť panelov a montážneho systému zvyčajne pohybuje medzi 20 a 35 kg na meter štvorcový. Pred inštaláciou si vždy zaobstarajte pôvodné konštrukčné výkresy a vykonajte overenie zaťaženia.

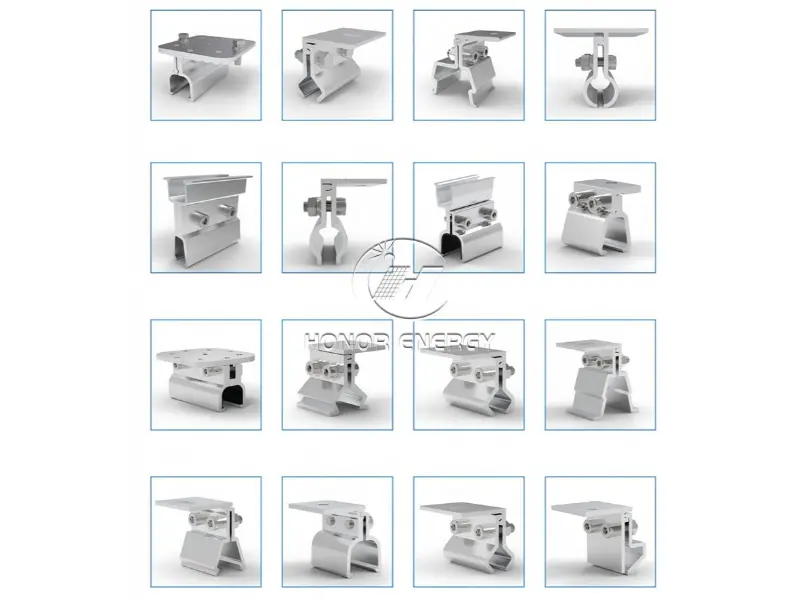

Hlavné typy strešných kliplokov

Výber kliploku závisí výlučne od profilu oceľového plechu. Rôzne tvary rebier vyžadujú rôzne vzory kliplok.

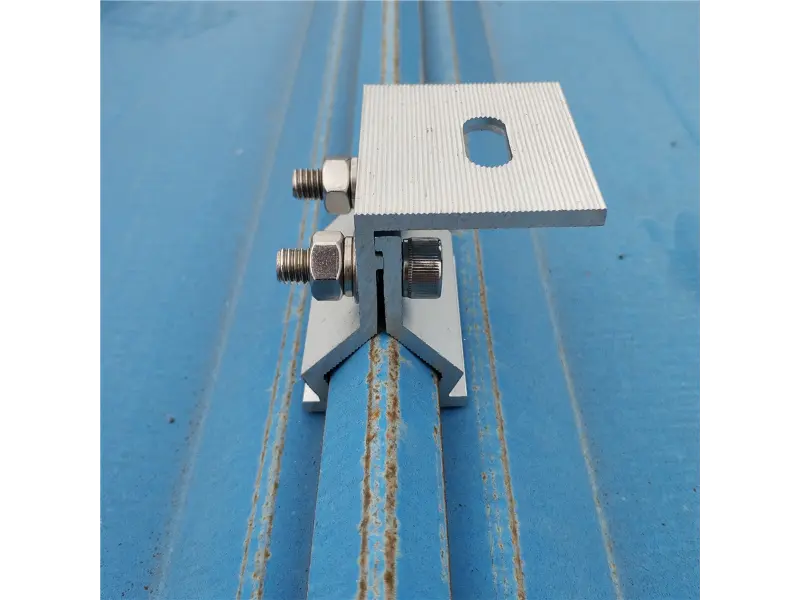

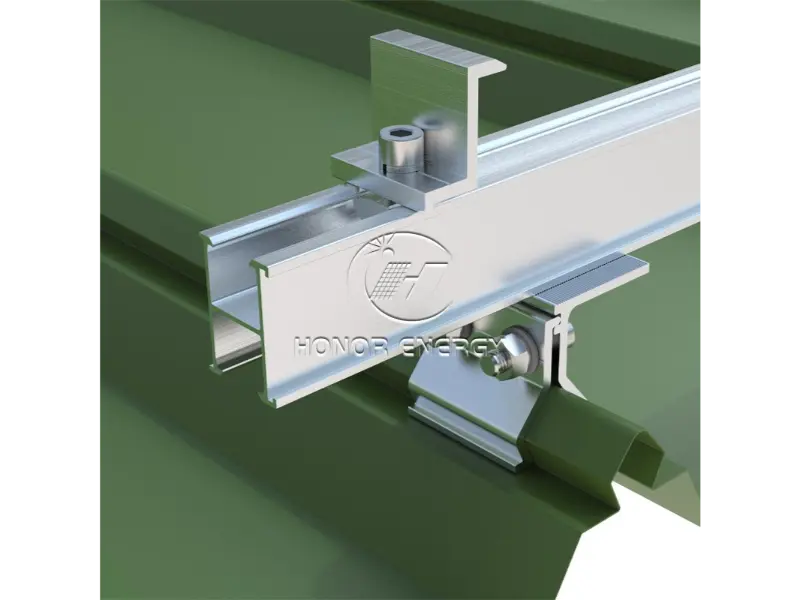

Kliploky uhlového typu

Zodpovedajúci profil strechy: Uhlové profilované oceľové plechy (bežné modely: 470, 760, 820 atď.).
Uhlové plachty sa dodávajú s týmto šikmým rebrom – je to perfektný tvar, na ktorý sa kliplok dá chytiť. Naše kliploky majú čeľuste, ktoré sú navrhnuté tak, aby sa zahryzli priamo do rebra a čo je najlepšie? Cez strechu neprerazíte ani jednu dieru. Inštalácia je jednoduchá: umiestnite hliníkový kliplok cez rebro a utiahnite skrutky.
V súčasnosti sú k dispozícii integrované kliploky uhlového typu, ktoré úplne eliminujú potrebu montážnych koľajníc – moduly je možné upevniť priamo na kliplok, čím sa výrazne skráti čas inštalácie.

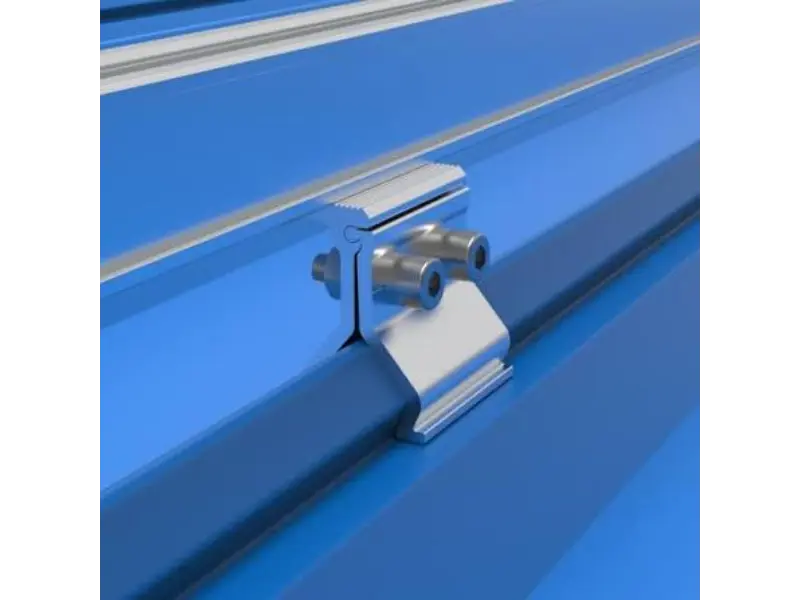

Stojanové kliploky

Zodpovedajúci profil strechy: Profilované oceľové plechy so stojatou drážkou (bežné modely: 400, 430 atď.).
Rebrá týchto plechov sú zvisle zdvihnuté a vzájomne prepojené. kliploks sa jednoducho pripevnia na zvislý šev – opäť nie je potrebná žiadna penetrácia. V reálnych projektoch, ako je strešná polovodičová fotovoltaická elektráreň Hefei BOE, sa na montážny systém použili na mieru navrhnuté kliploky so stojatou drážkou.



Lichobežníkové (T-typ) kliploky

Zodpovedajúci profil strechy: Trapézové profilované oceľové plechy.
Trapézové plechy majú jednoduché rebrá lichobežníkového tvaru bez zložitých uzamykacích prvkov typu uhlových alebo stojatých švíkov. Tieto rebrá neposkytujú spoľahlivý klinový bod; preto súčasnou štandardnou praxou je použitie samorezných skrutiek, ktoré preniknú cez oceľový plech a ukotvia sa do väzníc pod ním.
Nevýhoda je zrejmá – vŕtanie prepichne vodotesnú vrstvu a vytvorí potenciálnu cestu úniku. Pre trapézové strechy sú mimoriadne dôležité opatrenia na hydroizoláciu: medzi kliplok a oceľový plech nainštalujte gumové podložky z EPDM a okolo každého otvoru na skrutku naneste štrukturálny silikónový tmel odolný voči poveternostným vplyvom (ktorý môže trvať viac ako 10 rokov). V roku 2023 tajfún v Nantongu zvrhol 12 fotovoltaických projektov – viac ako 60 % porúch bolo pripisovaných korózii a prasknutiu na vyvŕtaných miestach.



Integrované kliploky

Toto je novší dizajn, ktorý eliminuje montážne lišty. Kliplok je integrálne vytvorený ako jeden kus, ľahký a pevný. FV moduly je možné namontovať priamo na kliplok, čím sa šetria materiálové náklady a zvyšuje sa nosnosť.





Tipy na výber a inštaláciu

Typ kliploku prispôsobte profilu strechy – Uhlové kliploky sa nesmú používať na trapézových plechoch a kliploky typu T nie sú vhodné pre iné profily. Nesúlad vedie k uvoľneniu a netesnostiam.
Nevytáčajte skrutky príliš silno – zvyčajne sa zameriavame na 20 až 30 N·m. Choďte ďalej a rozdrvíte oceľový plech, čo naruší hydroizoláciu.
A preboha nevynechajte tmel. Tá malá medzera medzi kliplokom a strechou je presne tam, kde si voda nájde cestu, takže ju poriadne vyplňte.
Snažte sa tiež vyhnúť práci v daždivých dňoch. Vlhkosť zabíja priľnavosť tmelu a to je recept na neskoršie netesnosti.

Posledná vec – držte krok s pravidelnými kontrolami. Skrutky a tesniaci tmel raz za šesť mesiacov zopakujte a po veľkej búrke alebo hustom snežení vždy urobte ďalšie kolo.
Nenechajte sa zmiasť ich veľkosťou – kliploky to zvládnu. Vyberte správny typ a dobre ho nainštalujte a budete mať systém, ktorý je rýchly, nepriepustný a spoľahlivý. Pomýlite sa a zaplatíte za to – nižšia generácia, poškodenie strechy alebo v horšom prípade uvoľnenie panelov. Trik je jednoduchý: prispôsobte kliplok k streche, poriadne ho utiahnite a majte na starosti údržbu.
