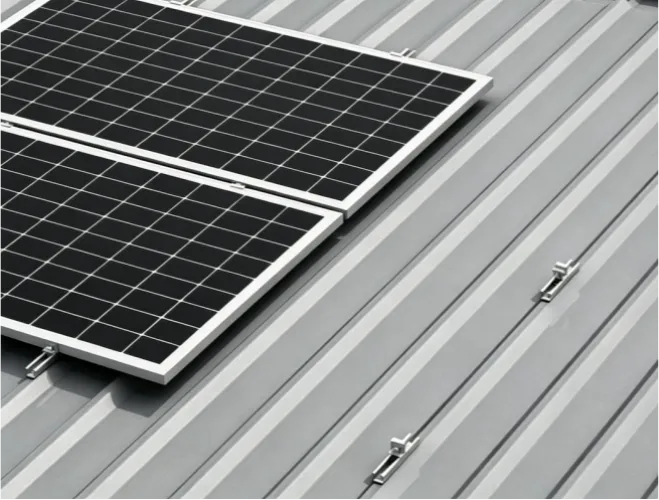

Solárny montážny systém na rýchlu inštaláciu na mini koľajnice

Prémiový štandard surovín pre dlhodobý vonkajší servis

Každý kus rýchloinštalačného solárneho montážneho systému Mini-Rail od dodávateľaXiamen Honor Energyprísne prijíma hliníkovú zliatinu 6005-T5 pre letectvo ako svoj hlavný profil, ktorý dostáva dvojvrstvovú anodizovanú antikoróznu úpravu. Táto povrchová úprava na priemyselnej úrovni prináša viaceré praktické výhody:

Štruktúra a materiály

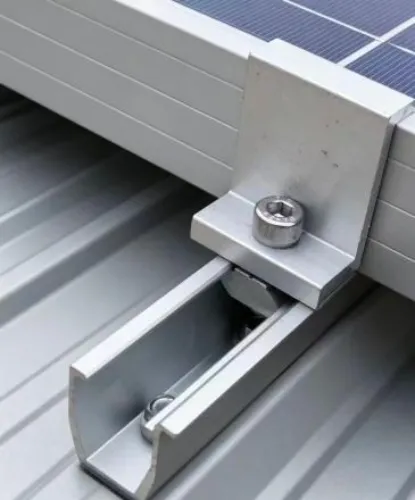

Profil hlavného tela: hliníková zliatina 6005-T5 s eloxovanou antikoróznou úpravou. Jeho koľajnicová drážka v tvare U je dokonale zladená s rýchlomontážnymi svorkami zobrazenými na predchádzajúcom obrázku.

Spodné upevňovacie prvky: Vybavené samoreznými skrutkami z nehrdzavejúcej ocele a vodotesnými gumovými tesneniami EPDM. Držiaky je možné upevniť priamo na povrch farebnej oceľovej škridly bez poškodenia pôvodnej strešnej vodotesnej vrstvy.

Štandardné dostupné dĺžky: 120 mm, 150 mm atď. Dĺžky vlastnej veľkosti sú podporované na požiadanie.

Kľúčové výhody dizajnu

1. Ľahká štruktúra a nižšie náklady

Tradičné 4-metrové plnohodnotné hliníkové vodiace lišty spotrebúvajú nadmerné množstvo surového hliníka a prinášajú veľké prepravné náklady. Náš solárny montážny systém na rýchlu inštaláciu mini-koľajnice využíva jednobodový podporný dizajn. Znižuje spotrebu hliníka o takmer 60 %.

2. Ultra rýchla inštalácia na mieste

Jeden pracovník môže dokončiť montážne práce vo vysokej nadmorskej výške. Krátke koľajnice je potrebné zaistiť iba samoreznými skrutkami. Pri spolupráci so zladenými rýchloupínacími svorkami je možné solárne panely zacvaknúť priamo do drážky koľajnice na mieste a nie je potrebné umiestňovať predzávitové skrutky. Každá krátka koľajnica môže byť nastavená samostatne, aby sa prispôsobila sklonom strechy a odchýlkam rozstupu väzníc.

3. Nedeštruktívne a vodotesné riešenie pre montáž na strechu

Spodné gumové tesnenie po celej dĺžke úplne zakrýva každý otvor pre skrutku, aby sa zabránilo úniku dažďovej vody cez vyvŕtané otvory. Tento solárny montážny systém na rýchlu inštaláciu mini-koľajnice je vhodný pre rôzne typy kovových striech, vrátane striech so stojatou drážkou, uhlových škridiel a trapézových farebných oceľových plechov pre výrobné budovy.

4. Široká kompatibilita

Koľajnica má štandardnú 40-milimetrovú otváraciu drážku. Funguje s bežnými stredovými a koncovými svorkami solárnych panelov dostupnými na globálnom trhu a hodí sa pre rámy fotovoltaických modulov s hrúbkou od 30 mm do 40 mm.

Ako nainštalovať solárny montážny systém na rýchlu inštaláciu Mini-Rail

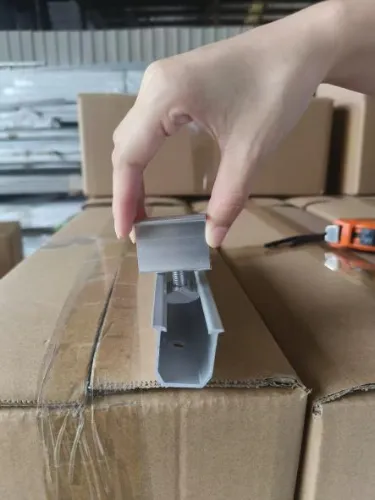

Montáž mini krátkej koľajnice v tvare U je jednoduchá. Zaskrutkujte samorezné skrutky do strechy na upevnenie koľajnice, potom zasuňte stredné alebo bočné svorky do koľajnice a zaistite solárne panely.

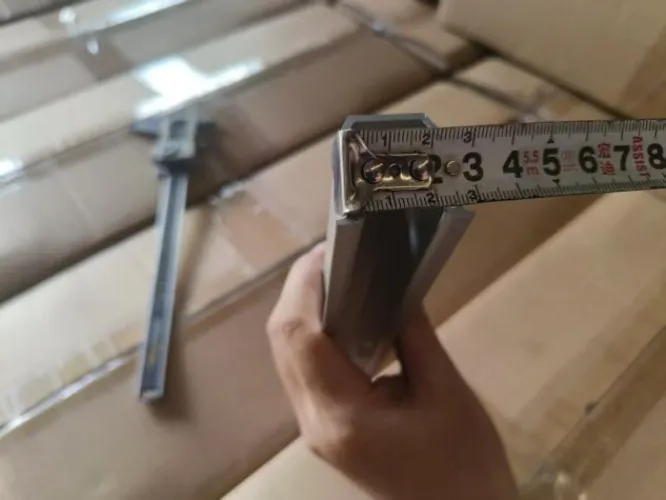

Kontrola vzorky

Pred dodaním produktov vykonáme skúšobnú montáž a prísne skontrolujeme všetky rozmery.

Xiamen Honor Energy vám poskytne profesionálne poradenstvo, presné cenové ponuky a produkty spoľahlivej kvality.
