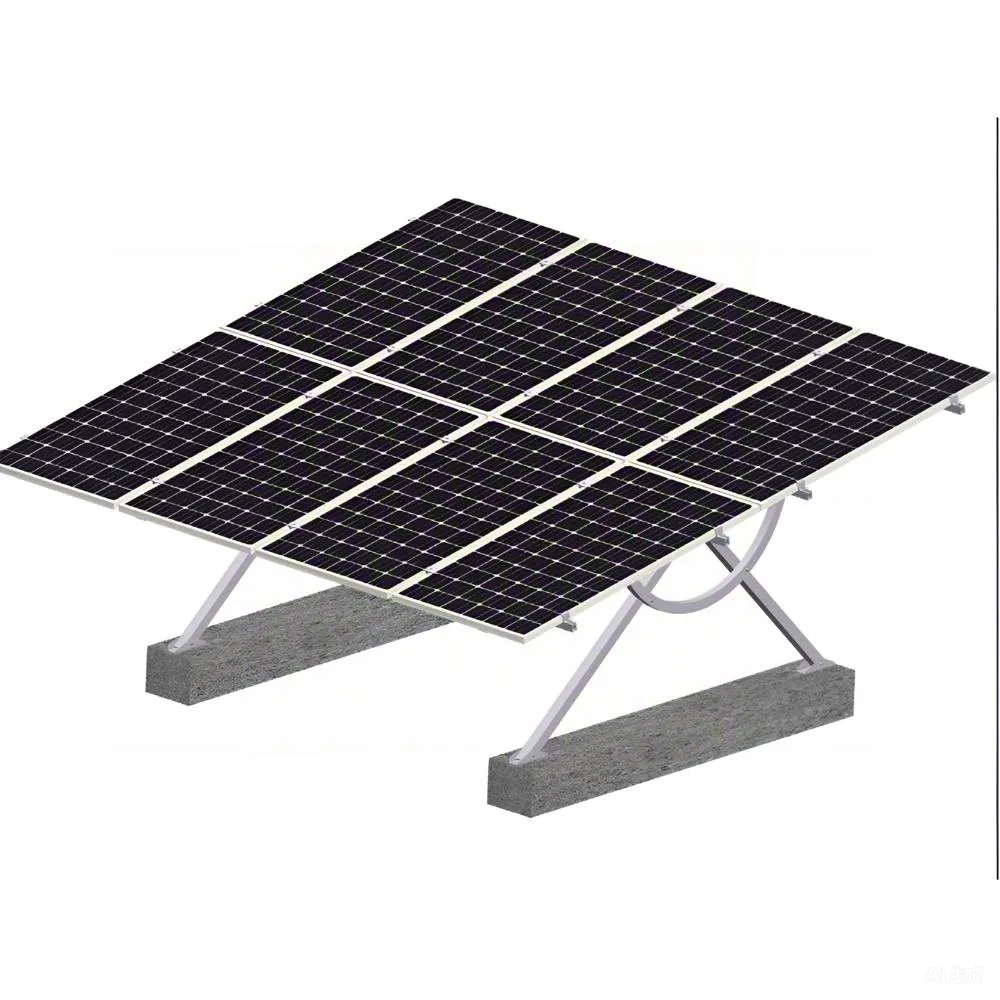

Jednoduchá obsluha Manuálny držiak z uhlíkovej ocele s nastaviteľným sklonom

Ľahko ovládateľný držiak z uhlíkovej ocele s nastaviteľným sklonom vyrobený systémom Xiamen Honor Energy je primárne skonštruovaný z uhlíkovej ocele, ktorá má vo svojej podstate vynikajúcu pevnosť a nosnosť, čo jej umožňuje stabilne podporovať zariadenia na nej nainštalované, ako sú fotovoltaické moduly v bežných aplikačných scenároch.

Pozemná podpera z uhlíkovej ocele s nastaviteľným sklonom je pozemná podperná konštrukcia vyrobená predovšetkým z uhlíkovej ocele, pričom kľúčovou vlastnosťou je jej schopnosť flexibilne nastaviť uhol inštalácie.

Špecifikácia

Vhodné aplikačné prostredia

1. Betónové ploché strechy pre komerčné a priemyselné budovy

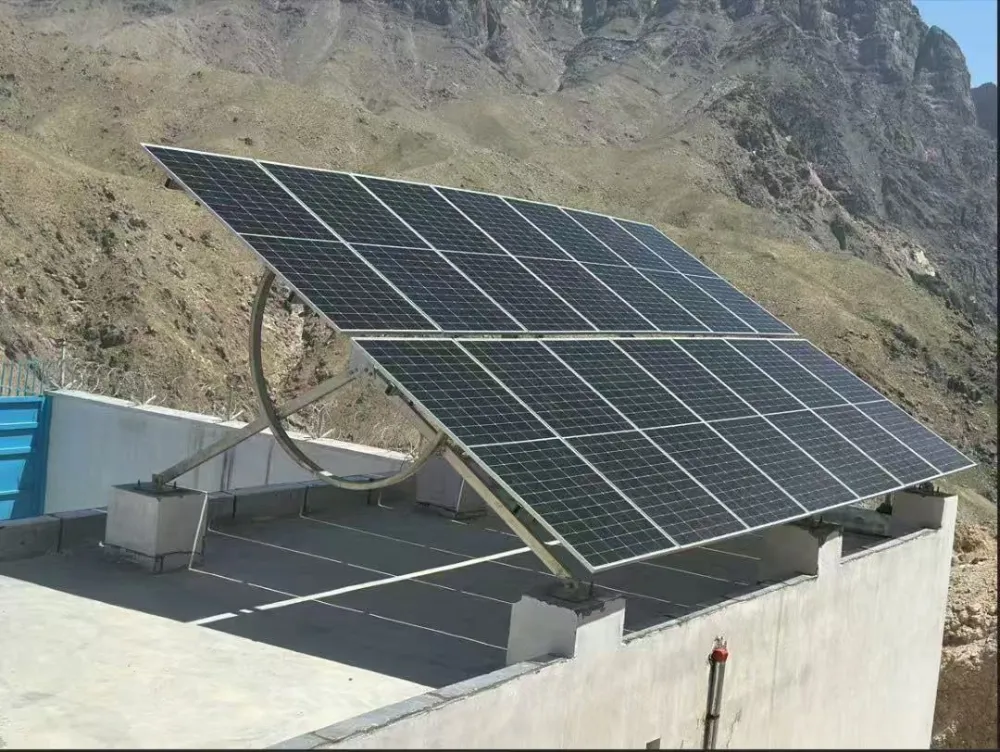

Vŕtanie na streche a poškodenie vodotesnej vrstvy nie sú povolené; chemické kotvy nemožno prijať. Systém sa spolieha na betónové protizávažia na držanie nákladu a uhol sklonu modulu je možné manuálne nastaviť na mieste pomocou svoriek v tvare oblúka.

2. Vyžaduje sa jemné doladenie sklonu na mieste podľa miestnej zemepisnej šírky

Uhlovo nastaviteľné uzemňovacie držiaky z uhlíkovej ocele je možné na mieste opakovane manuálne nastavovať.

Skrutky je možné neskôr uvoľniť, aby sa znovu nastavil uhol sklonu pre lepší výkon pri výrobe energie.

Ideálne pre komerčné, priemyselné a distribuované fotovoltaické projekty.

Nevhodné pre úžitkové pozemné elektrárne v mierke GW kvôli veľkému zaťaženiu manuálneho nastavovania.

3. Miesta, kde sa nepoškodia existujúce konštrukcie

Strechy alebo spevnené plochy, kde majiteľ zakazuje vŕtanie, ktoré by poškodilo vodotesné vrstvy alebo dlažbu.

Výhoda

Uhol pozemného držiaka z uhlíkovej ocele s nastaviteľným uhlom sa dá vyladiť tak, aby zodpovedal tomu, ako svetlo prichádza. Ide o uhlíkovú oceľ so zinkovou vrstvou, takže sa dobre drží, nehrdzavie a funguje skvele vonku. Navyše, nastavenie je jednoduché — šetrí vám čas a námahu.

Že môžeme navrhnúť prispôsobené nastaviteľné naklápacie podpery podľa veľkosti lokality, množstva solárnych panelov a miestnych klimatických podmienok poskytovaných klientmi a analyzovať efektivitu využitia solárnej energie pre zákazníkov.

Náš dizajn berie do úvahy aj silu potrebnú na manuálne nastavenie, čo zaisťuje, že používatelia môžu ľahko nastaviť sklon bez ďalšej námahy.

Inštalácia

1. Najprv označte, kam musia zátvorky ísť, aby ste zistili ich presné miesta.

2. Pripevnite základňu nadol pomocou rozperných skrutiek, aby ste ju zaistili k zemi.

3. Zložte hlavnú konzolu – pripojte zvislé tyče a priečne výstuhy.

4. Nasaďte nastavovač uhla a nastavte ho na ľubovoľný sklon, ktorý potrebujete. 5. Pevne zatlačte všetky kusy a uistite sa, že sa nič nekýva.

Certifikácia

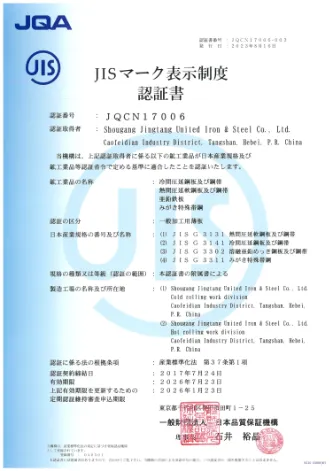

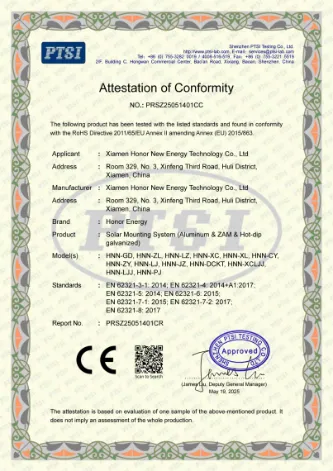

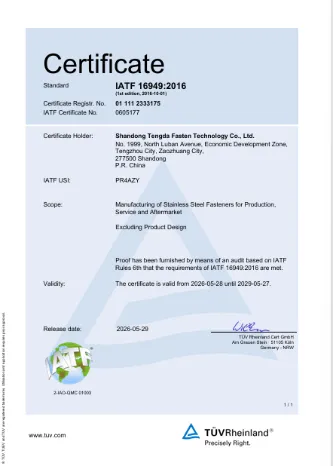

Sme držiteľmi certifikátov TUV, CE a JIS. Úplná kontrola kvality procesu zahŕňa suroviny až po hotové výrobky. Náš technický a obchodný tím poskytuje komplexnú podporu pre globálnych zákazníkov fotovoltiky.

Balenie

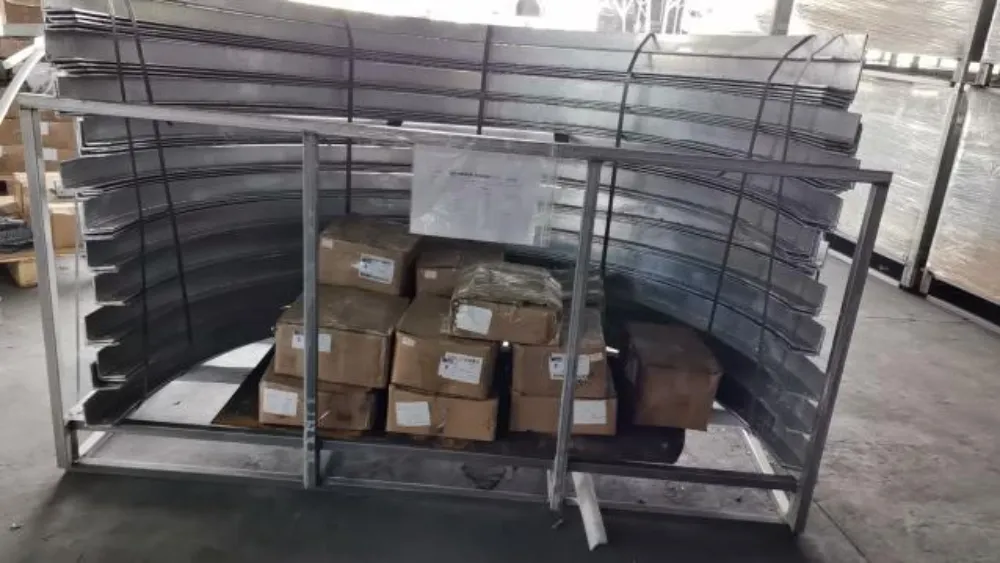

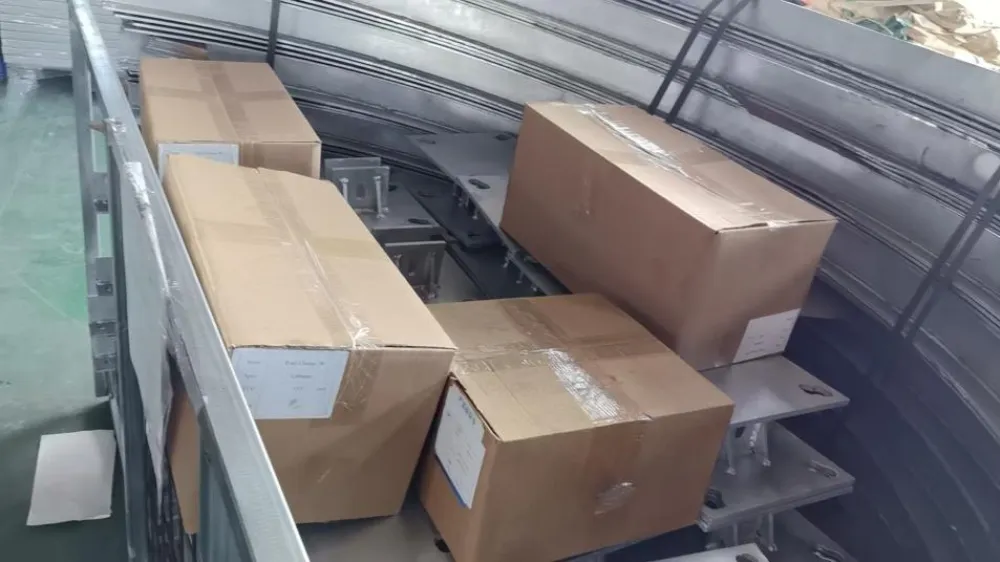

Všetky naše produkty sú dodávané s oceľovými alebo drevenými paletami, ktoré chránia montážne konštrukcie proti deformácii pre ľahkú prepravu. Malé komponenty sú balené v kartónoch.

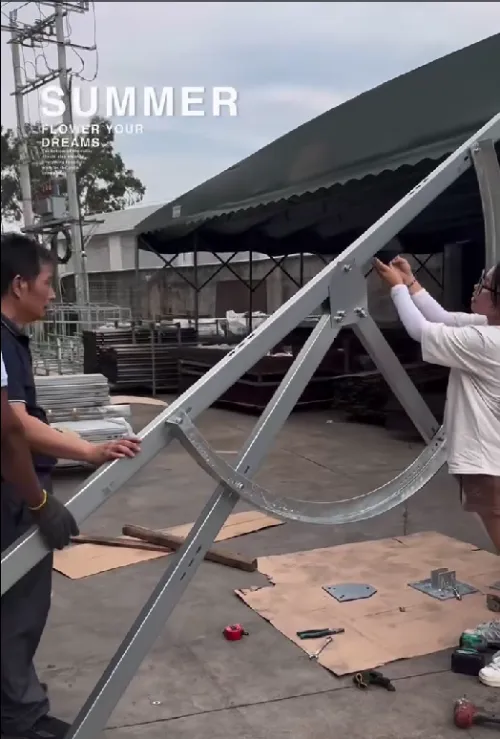

Továrenská predmontáž a kontrola

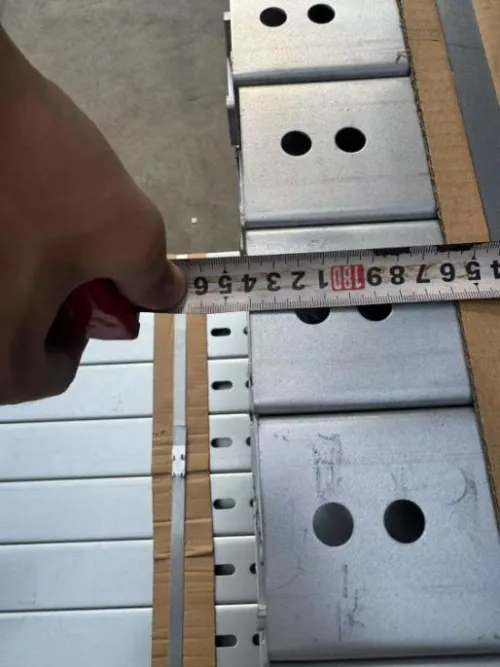

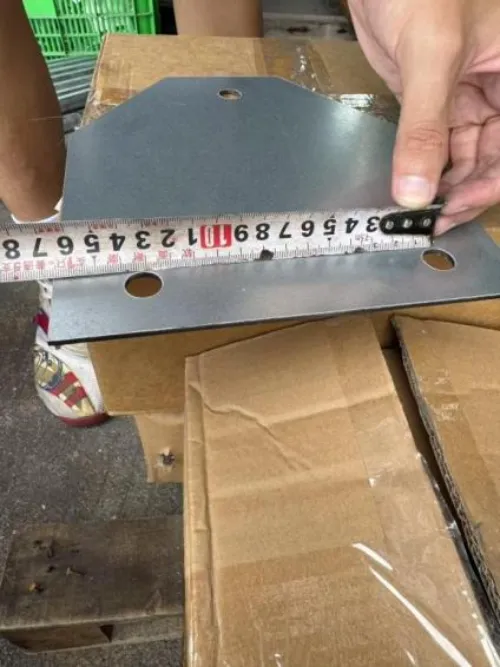

Všetky produkty prechádzajú pred odoslaním kontrolou pred montážou. Overujeme kľúčové údaje vrátane uhla, rozmeru a hrúbky, aby sme zaručili, že dodané položky spĺňajú očakávania zákazníkov.

FAQ

Otázka: Na aký uhol sklonu sa dá tento držiak nastaviť?

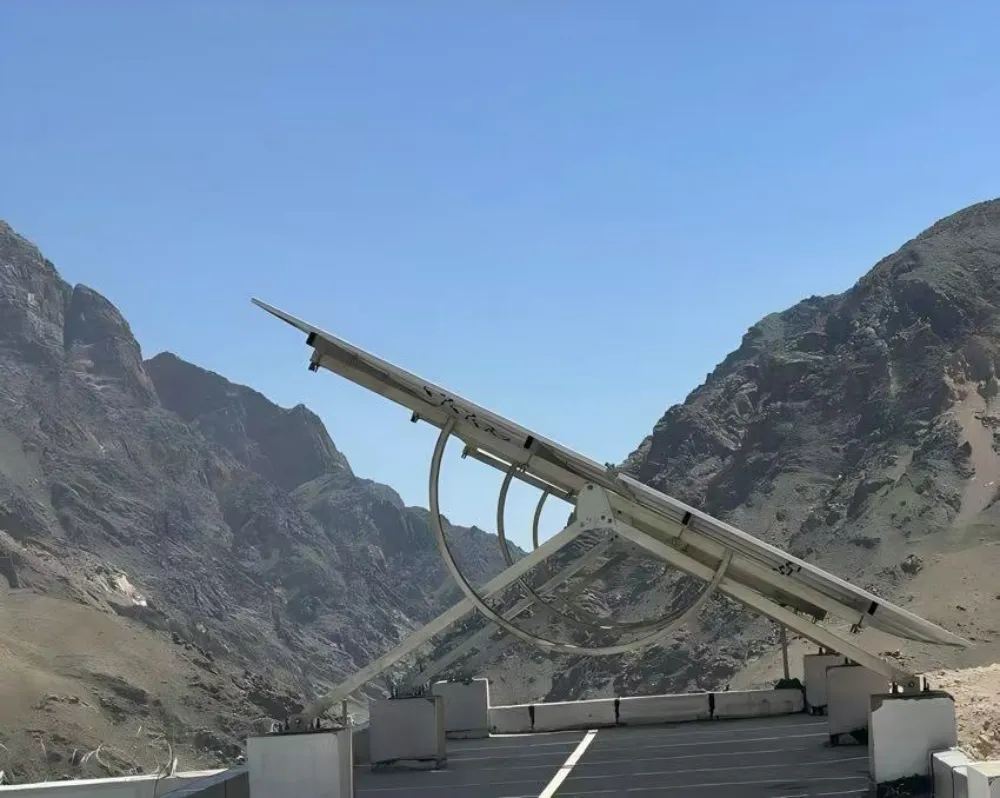

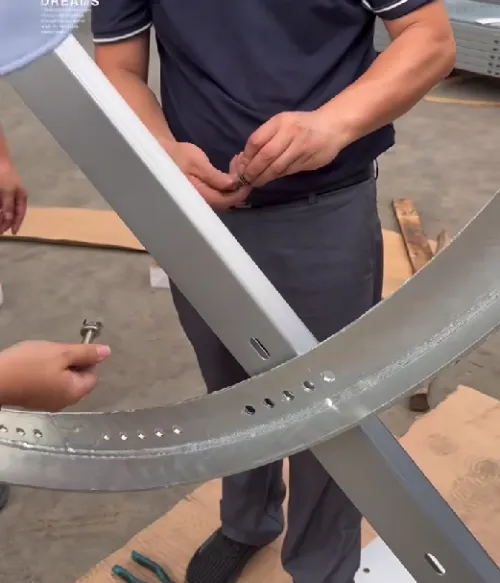

A: Štandardný nastaviteľný rozsah sklonu je 10°-35°. Vlastný maximálny uhol až do 40° je k dispozícii na základe zemepisnej šírky projektu. Uhol je ručne zaistený cez polkruhový oblúkovitý štrbinový otvor. Po nastavení uhla utiahnite skrutky; nie je potrebné žiadne ďalšie príslušenstvo.

Otázka: Montáž so záťažou alebo penetračným typom?

Odpoveď: Toto je montážny systém so záťažou, upevnený spodnými betónovými protizávažiami. Nevyžaduje sa vŕtanie do strechy a vodotesná vrstva strechy sa nepoškodí. Vŕtané inštalačné riešenie je voliteľné pre projekty s vysokým zaťažením vetrom.

Otázka: Aké sú kapacity zaťaženia vetrom a snehom?

A: Štandardné návrhové zaťaženie vetrom: 60 m/s; zaťaženie snehom: 1,6 kN/m².

Otázka: Môže byť inštalovaný na plochých strechách aj na zemi?

Odpoveď: Je primárne určený pre betónové ploché strechy. Dá sa použiť aj na spevnený rovný podklad. Priama inštalácia na mäkkú pôdu sa neodporúča; pri pozemných projektoch sú potrebné betónové pätky.

Otázka: Je vhodný pre oblasti so slanou hmlou na pobreží?

Odpoveď: Štandardné hliníkové profily odolávajú bežným vlhkým podmienkam. Úplná súprava skrutiek SS304 sa odporúča pre lokality do 5 km od pobrežia, aby sa predĺžila životnosť.

Otázka: Aká náročná je inštalácia? Aké nástroje sú potrebné?

A: Modulárny predmontovaný dizajn. Vyžaduje sa len základné ručné náradie, ako sú kľúče a nástrčné kľúče. Dodávajú sa podrobné inštalačné výkresy. Nie je potrebné žiadne špeciálne ťažké vybavenie.

Otázka: Dá sa po inštalácii nastaviť uhol sklonu?

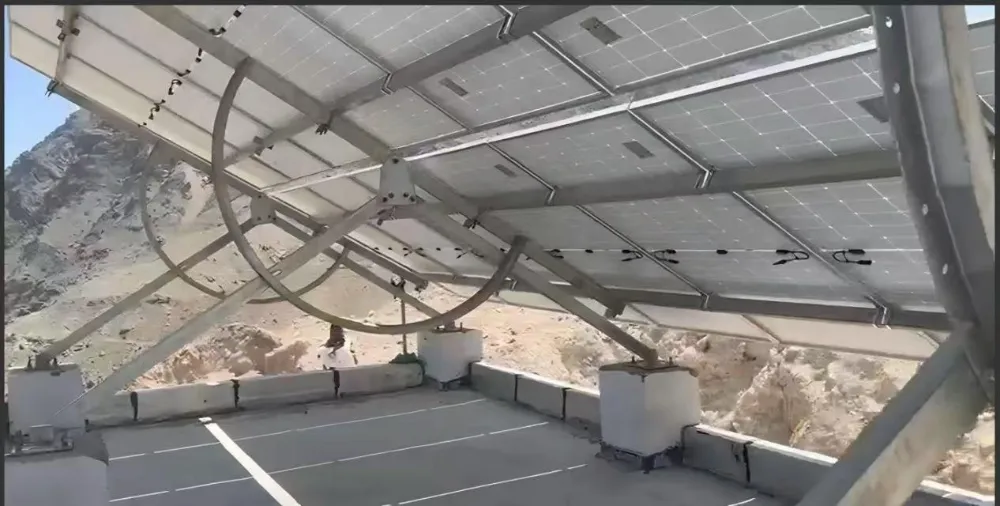

A: Áno. Uvoľnite uzamykacie skrutky na oblúkovom závese, nastavte požadovaný uhol a potom znova utiahnite všetky skrutky.

Otázka: Aká je záručná doba?

 A: 12-ročná záruka na hliníkové konštrukčné diely. Možnosti predĺženej záruky sú dohodou.

Otázka: Aká je dodacia lehota výroby?

Odpoveď: Zvyčajne 7:15 pracovných dní po prijatí zálohy, v závislosti od celkového množstva objednávky.
