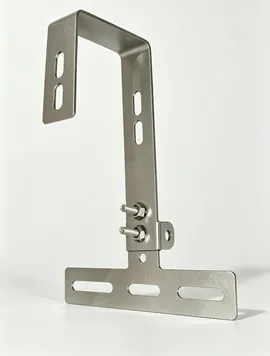

Nastaviteľný strešný hák na solárnu škridlu s dvojitou skrutkou

Materiál

Tento typ dvojskrutkového nastaviteľného strešného háku solárnych škridlí typu T od dodávateľaXiamen Honor Energyprísne prijíma: SUS304 nehrdzavejúca oceľ;

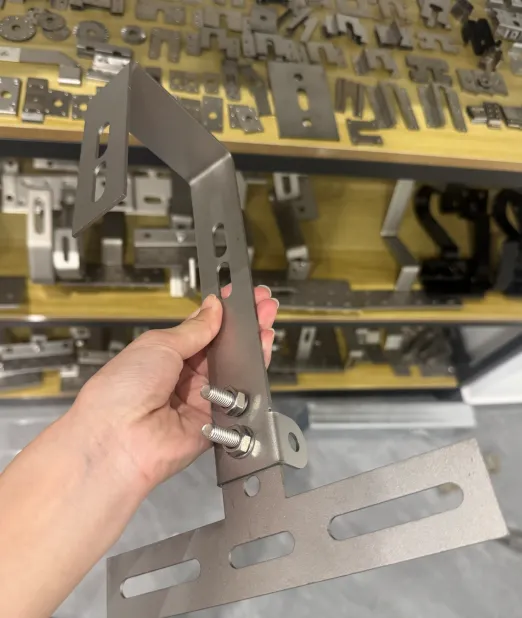

K dispozícii je aj hliníková zliatina s práškovým nástrekom (sivá verzia s práškovým nástrekom zobrazená na obrázku).

Štrukturálne vlastnosti

· Dva uzamykacie skrutky: Zaisťujú vertikálne rameno a umožňujú široký rozsah nastavenia uhla, dokonale padnúce dlaždice nepravidelného tvaru s veľkými výškovými rozdielmi, ako sú španielske dlaždice, dlaždice v tvare S a glazované dlaždice.

· Drážkované otvory na zvislom ramene: Umožňujú nastavenie vertikálnej výšky.

· Základňa v tvare T s predĺženými štrbinami: Podporuje horizontálne jemné doladenie pre pevné upevnenie na strešné krokvy.

· Bent Top Lug: Na spojenie so solárnymi montážnymi lištami.

Rozdiel od bežného háku na dlaždice typu T

Tento nastaviteľný strešný hák typu T s dvojitou skrutkou sa dodáva s uhlom ohnutou hornou časťou, ktorá poskytuje oveľa väčší zdvih nastavenia uhla. Je špeciálne navrhnutý pre strechy s hlboko zakrivenými škridlami.

Výhoda

·  3-smerná nastaviteľnosť (výška, horizontálna poloha a široký rozsah) vyhovuje nerovným, hlboko zakriveným strešným škridlám, ako sú španielske škridle, S-škridle a glazované dlaždice

· Dvojité uzamykacie skrutky zaisťujú stabilné uhlové upevnenie pre tvrdé strechy s nepravidelným sklonom

· Vyrobené z odolnej nehrdzavejúcej ocele SUS304 (voliteľne s práškovým nástrekom hliníka), s hrúbkou 3-4 mm pre vysokú nosnosť a odolnosť voči vetru

·  Predĺžené štrbinové otvory výrazne znižujú náročnosť inštalácie na mieste

· 10-ročná záruka s 25-ročnou životnosťou, osvedčená pre solárne projekty v juhovýchodnej Ázii

Ako nainštalovať dvojskrutkový nastaviteľný strešný hák solárnych škridlíc typu T

1. Umiestnite inštalačný bod na strešné krokvy a zdvihnite škridlu.

2. Pripevnite základňu v tvare T na krokvy. Predĺžené štrbiny umožňujú jemné horizontálne nastavenie.

3. Povoľte skrutky na zvislom ramene a posuňte hák nahor a nadol, aby ste nastavili správnu výšku.

4. Upravte uhol horného ohnutého výstupku uvoľnením dvojitých zaisťovacích skrutiek. Po dosiahnutí správneho uhla pevne utiahnite obe skrutky.

5. Namontujte solárne koľajnice k hornému háku pomocou skrutiek. Dvakrát skontrolujte hladinu.

6. Obnovte dlaždice a vykonajte vodotesnú úpravu v mieste prieniku.

Nastaviteľný solárny  škridlový  strešný hák  Séria

Ponúkame širokú škálu nastaviteľných montážnych konzol. V prípade akýchkoľvek otázok nás neváhajte kontaktovať.
