Montáž na balkón

Xiamen Honor Energy vyrába solárne montážne systémy a komponenty pre rôzne prostredia fotovoltaických inštalácií s riadením kvality podporovaným normou ISO 9001 a príslušnými požiadavkami na produkty a trh.

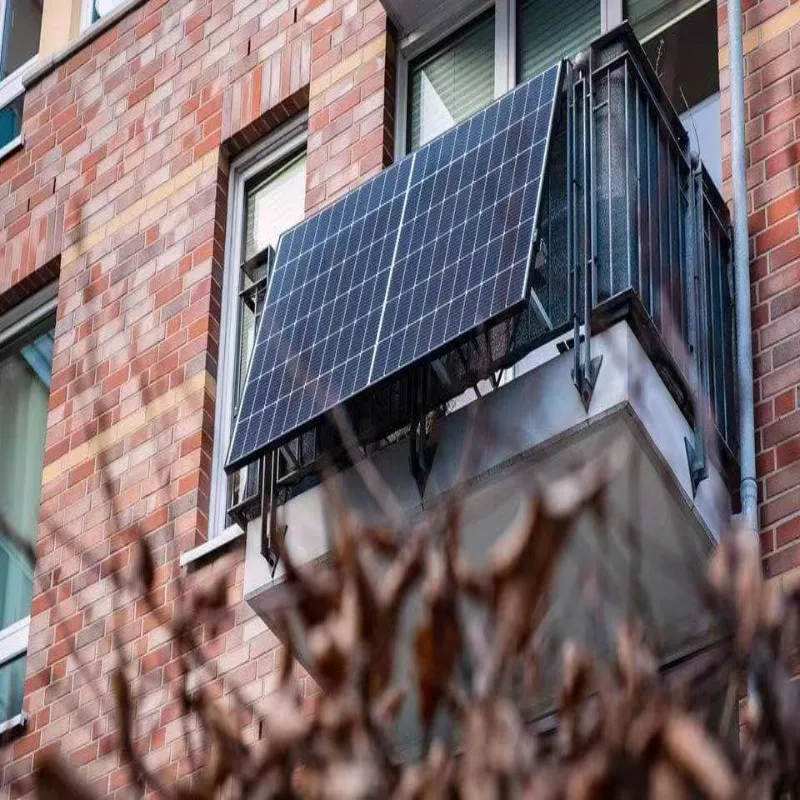

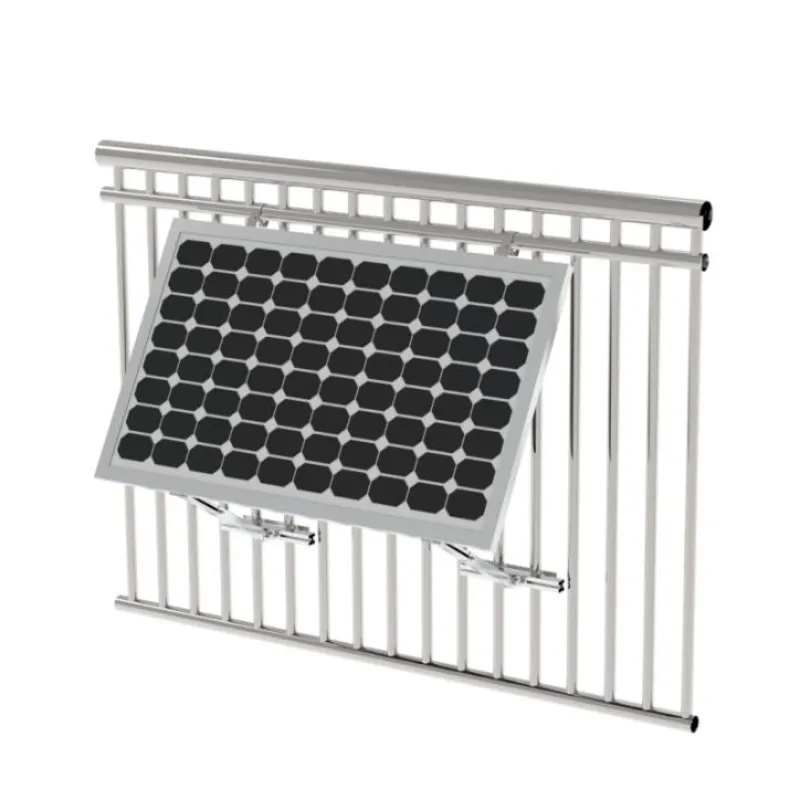

Balkónová montáž je navrhnutá pre FV inštalácie, kde konvenčná strešná montážna konštrukcia nie je praktická. Jeho upínacia konfigurácia spája montážnu konštrukciu solárneho panelu s kompatibilným balkónovým zábradlím, čím sa vyhne potrebe vŕtania do zábradlia počas inštalácie.

Táto konfigurácia je vhodná najmä pre balkónové a terasové inštalácie, kde je dostupný montážny priestor obmedzený alebo je nežiaduce trvalé vŕtanie. Vhodnosť inštalácie by mala byť potvrdená podľa konštrukcie zábradlia, špecifikácií FV modulov, podmienok na mieste a platných miestnych požiadaviek.

Vlastnosti

Montáž pomocou svorky

Montážna konštrukcia sa pripevňuje priamo na kompatibilné balkónové zábradlie bez vŕtania do zábradlia. To znižuje práce na stavebných úpravách počas inštalácie a poskytuje možnosť montáže pre balkóny, kde je konvenčná montáž na strechu nedostupná alebo nevhodná.

Systém je určený pre priemery zábradlia do 52 mm, v závislosti od skutočného profilu zábradlia a konfigurácie montáže.

Nastaviteľný uhol sklonu

Montážny systém poskytuje nastaviteľný rozsah sklonu od 15° do 30°. Uhol je možné zvoliť podľa orientácie balkóna, usporiadania modulov, dostupného priestoru a podmienok inštalácie.

Nastaviteľná konštrukcia tiež umožňuje úpravu polohy panela pri zmene požiadaviek na inštaláciu.

Hliník AL6005-T5 a nehrdzavejúca oceľ SUS304

Hlavná montážna konštrukcia používa hliník AL6005-T5, zatiaľ čo nehrdzavejúca oceľ SUS304 sa používa na špecifikované komponenty a upevňovacie prvky.

Kombinácia poskytuje ľahkú hliníkovú montážnu konštrukciu s komponentmi z nehrdzavejúcej ocele vybranými pre vonkajšiu montáž FV aplikácií. Materiály sú vhodné na dlhodobé vystavenie bežným vonkajším podmienkam v závislosti od podmienok prostredia v mieste inštalácie.

Kompatibilné s 30–35 mm rámovými solárnymi panelmi

Balkónový solárny držiak je určený pre rámové solárne panely s hrúbkou rámu 30–35 mm.

Hrúbka rámu panela je dôležitým parametrom kompatibility, ale konečná kompatibilita by mala zohľadňovať aj rozmery modulu, profil rámu, hmotnosť a konfiguráciu montáže. Pre projektové aplikácie môže Xiamen Honor Energy pred výrobou skontrolovať príslušné rozmery panelov a zábradlí.

Kompaktné využitie priestoru balkóna

Montážna konštrukcia je navrhnutá okolo existujúceho balkónového zábradlia, čo umožňuje inštaláciu fotovoltických modulov bez použitia konvenčnej strešnej montážnej konštrukcie.

Vďaka tomu je vhodný pre balkóny, terasy, terasy a iné fotovoltaické aplikácie s obmedzeným priestorom. Konečné usporiadanie modulov závisí od dostupnej dĺžky zábradlia, usporiadania balkóna, rozmerov modulu a príslušných konštrukčných požiadaviek.

Navrhovaná životnosť 20+ rokov

Balkónový solárny držiak má navrhovanú životnosť viac ako 20 rokov.

Produkt kombinuje hliník AL6005-T5 a nehrdzavejúcu oceľ SUS304 s montážnou konštrukciou určenou pre dlhodobé vonkajšie fotovoltaické aplikácie. Xiamen Honor Energy poskytuje 10-ročnú záruku v súlade s platnými záručnými podmienkami.

Technické špecifikácie

FAQ:

Q1: Vyžaduje tento držiak vŕtanie do zábradlia balkóna?

Nie. Xiamen Honor Energy Balcony Solar Mount využíva upínaciu konfiguráciu, ktorá sa pripevňuje na kompatibilné balkónové zábradlie bez vŕtania do zábradlia. Pred inštaláciou je potrebné skontrolovať štruktúru zábradlia a miestne požiadavky na inštaláciu.

Q2: Aké solárne panely sú kompatibilné s týmto držiakom na balkón?

Držiak je určený pre rámové solárne panely s hrúbkou rámu 30–35 mm. Konečná kompatibilita by mala byť potvrdená aj na základe rozmerov panelu, profilu rámu, hmotnosti a montážnej konfigurácie.

Q3: Aké veľkosti zábradlia sú kompatibilné s montážnym systémom?

Uvedená kompatibilita zábradlia je do priemeru 52 mm. Skutočná kompatibilita závisí od profilu zábradlia, geometrie, dostupného montážneho priestoru a konfigurácie svorky.

Q4: Aký uhol sklonu je možné nastaviť?

Montážny systém poskytuje nastaviteľný rozsah sklonu od 15° do 30°. Vhodný uhol závisí od orientácie balkóna, usporiadania panelov, podmienok tienenia a požiadaviek na miesto.

Otázka 5: Aké materiály sa používajú na solárny držiak?

Hlavná montážna konštrukcia používa hliník AL6005-T5 a nehrdzavejúcu oceľ SUS304. Tieto materiály sú vybrané pre konštrukčné a vonkajšie požiadavky montážneho systému.

Q6: Môžete skontrolovať kompatibilitu pred výrobou?

áno. Xiamen Honor Energy môže skontrolovať príslušné špecifikácie fotovoltických modulov, rozmery rámu modulu, rozmery zábradlia a projektové výkresy, aby zistil, či je štandardná montážna konfigurácia vhodná.

Továrenská kontrola a kontrola kvality

Xiamen Honor Energy vyrába solárne montážne komponenty prostredníctvom kontrolovaných výrobných a kontrolných procesov zahŕňajúcich kontrolu materiálu, tvarovanie alebo obrábanie, povrchovú úpravu, montáž a finálne overenie.

Kontrola kvality sa zameriava na:

Kontrola materiálu a rozmerov pomáha udržiavať konzistentnosť medzi montážnymi komponentmi a ich plánovanou konfiguráciou FV inštalácie.

V prípade projektových objednávok je možné špecifikácie produktu a montážne požiadavky skontrolovať podľa príslušného modulu, zábradlia a podmienok inštalácie.

Možnosti balenia zahŕňajú exportné drevené palety a oceľové palety, pričom spôsob balenia je vybraný podľa rozmerov komponentov, množstiev a požiadaviek na prepravu.

Certifikácie

Xiamen Honor Energy funguje v rámci systému riadenia kvality ISO 9001 pre svoje výrobné činnosti.

Relevantné požiadavky na produkt a trh zahŕňajú:

· Systém manažérstva kvality ISO 9001

· Požiadavky na zhodu s CE

· V prípade potreby požiadavky súvisiace s JIS

Príslušná dokumentácia o zhode závisí od konfigurácie produktu, aplikácie inštalácie a cieľového trhu.
